Emelőeszköz vizsgálat: tipikus hibák, sérülések és selejtezési okok

Aki emelőeszközt vásárol, annak számolnia kell azzal, hogy ezeket az eszközöket meghatározott időközönként kötelező vizsgáltatni. Az időszakos emelőeszköz vizsgálatok sok esetben rutinszerűen zajlanak, azonban nem ritka, hogy egészen meglepő vagy akár tanulságos hibákkal találkozunk.

Az emeléstechnikában vizsgálatok gyakoriságát az Emelőgép Biztonsági Szabályzat (EBSZ) határozza meg, ugyanakkor a selejtezési kritériumok már eszközönként eltérhetnek. Ezeket minden esetben az adott emelőeszközre vonatkozó szabványok írják elő.

Ebben a cikkben összegyűjtöttem a nálunk leggyakrabban előforduló emelőeszközöket, és bemutatom azokat a tipikus sérüléseket, hibákat és hiányosságokat, amelyekkel a vizsgálatok során rendszeresen találkozunk.

Ezek a hibák nemcsak az eszköz élettartamát csökkentik, hanem komoly baleseti kockázatot is jelenthetnek, ezért kiemelten fontos a rendszeres és szakszerű ellenőrzés.

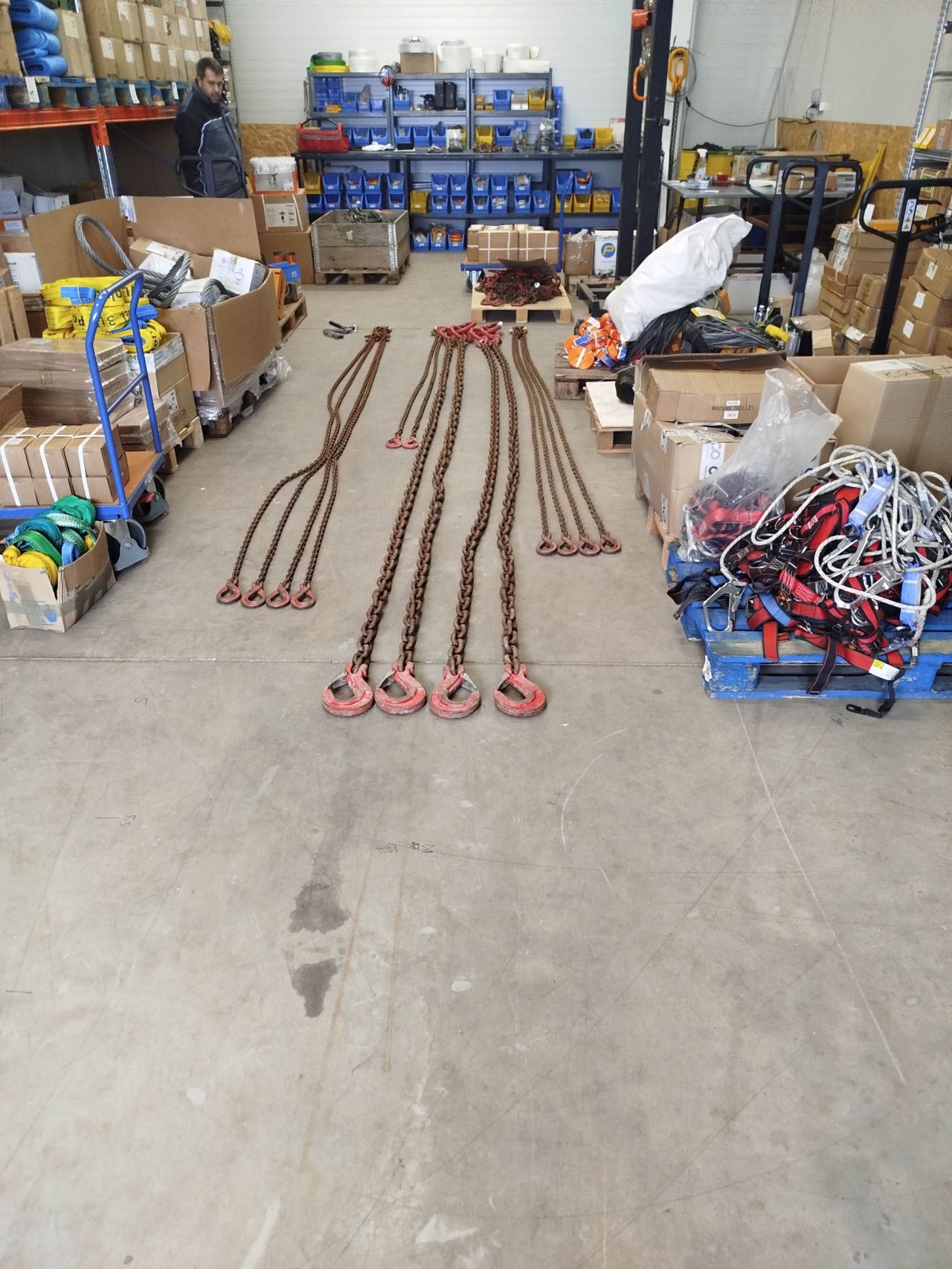

Láncfüggeszték vizsgálata – tipikus hibák és problémák (MSZ EN 818, EN 1677)

Az egyik leggyakrabban vizsgálatra hozott emelőeszköz a láncfüggeszték, és egyben az egyik olyan eszköz is, amelynél különösen fontos, hogy időben észrevegyük a hibákat.

A sok év tapasztalat, amit emelőláncok és egyéb emelőeszközök között töltöttem, nagyban segít abban, hogy sok esetben már ránézésre kiszúrjam, ha valamilyen rendellenesség áll fenn. Mivel kereskedelemmel is foglalkozunk, és a láncfüggesztékeket mi magunk szereljük össze, gyorsan feltűnik, ha a láncszemek megnyúltak, elkoptak vagy deformálódtak.

Nyúlás és kopás – a két leggyakoribb hiba

A két legalapvetőbb hiba a láncfüggesztékeknél a nyúlás és a kopás.

Gyakran előfordul például egy 4 ágú függeszték esetében, hogy csak az egyik láncág kap jelentős túlterhelést. Ennek következtében az adott ág megnyúlik, és hosszabb lesz a többinél. Ez a hiba könnyen észrevehető, mivel a vizsgálat során a láncot kiterítjük a földre, és az ágak hossza azonnal összehasonlítható.

Az Emelőgép Biztonsági Szabályzat (EBSZ) viszonylag megengedő:

• 5% nyúlás felett

• 10% kopásnál

minősíti selejtnek az eszközt. A gyakorlatban azonban ennél szigorúbban érdemes eljárni.

Ha belegondolunk: egy 4 méteres láncág esetében az 5% nyúlás már 20 cm hosszváltozást jelent, ami komoly túlterhelésre utal.

Horgok állapota – kritikus biztonsági pont

A következő kiemelten fontos elem a horgok állapota. Mivel ezek közvetlenül érintkeznek a teherrel, fokozott igénybevételnek vannak kitéve.

Alapvetően két típussal találkozunk:

• kiakadásgátlóval ellátott horog

• biztonsági önzáró horog

A kiakadásgátló az egyik leggyengébb pont: gyakran letörik vagy deformálódik. Jó hír, hogy cseréje általában egyszerű.

Az önzáró horgoknál a belső rugós mechanizmus hibásodhat meg. Ilyenkor a horog szabadon nyílhat vagy záródhat, ami komoly baleseti kockázatot jelent. Ez a hiba is javítható, de mindenképp beavatkozást igényel.

Komolyabb probléma, ha a horgot túlterhelték, és emiatt kinyílt. Ilyenkor mindig meg kell vizsgálni, hogy:

• csak a horog sérült

• vagy a lánc és az összekötőelemek is károsodtak

Előbbi esetben elegendő a horog cseréje, utóbbi esetben viszont az egész láncág cseréje szükséges.

Kopás a csatlakozási pontokon

Tipikus hiba az is, amikor az utolsó láncszem belső felülete kopik el – ott, ahol a horog csatlakozik.

Ilyenkor sok esetben még menthető az eszköz:
a horgot leszereljük, és az utolsó láncszemet levágjuk. Bár a lánc egy szemmel rövidebb lesz, így elkerülhető a teljes selejtezés.

Adattábla hiánya – gyakori, de kritikus probléma

Gyakran találkozunk az adattábla hiányával is. Ez kötelező tartozéka a láncfüggesztéknek – gyakorlatilag olyan, mint egy autó forgalmi engedélye.

Az adattáblán szerepel:

• teherbírás

• azonosítószám

• ágak száma

• lánc minőségi osztálya

Ha az adattábla hiányzik, nem állítható ki megfelelt minősítésű jegyzőkönyv.

Ez a hiba sokszor egyszerű okból történik: az adattábla beleakad valamibe (pl. építkezésen), leszakad, és nem foglalkoznak vele. Szerencsére ez általában pótolható.

Javíthatóság – a láncfüggeszték előnye

A láncfüggeszték egyik nagy előnye a moduláris felépítés. A legtöbb esetben a hibák javíthatók, így nem feltétlenül szükséges az egész eszközt selejtezni – elegendő a sérült elemek cseréje.

Emelőhevederek és körkötelek vizsgálata (MSZ EN 1492-1, -2)

Az emelőhevederek és körkötelek vizsgálata egyszerűbb a láncfüggesztékekhez képest, mivel ezek az eszközök nem különálló fém alkatrészekből állnak. Ugyanakkor van egy nagy hátrányuk: ha hibát találunk rajtuk, általában nem javíthatók, az eszközt selejtezni kell.

Mit vizsgálunk a gyakorlatban?

A vizsgálat során elsősorban az alábbiakat ellenőrizzük:

• található-e szakadás vagy vágás az anyagon

• megfelelő állapotban vannak-e a fülek

• rendelkezik-e az eszköz ép, olvasható adattáblával

Az adattábla itt is kulcsfontosságú. Intenzív használat esetén ez az egyik leggyakoribb hibaforrás: megsérül, elszakad vagy lekopik. Ha az adattábla hiányzik, az eszköz nem azonosítható, így nem minősíthető megfelelőnek.

Fővizsgálat és teherpróba

Fontos tudni, hogy minden harmadik időszakos vizsgálat úgynevezett fővizsgálat, amely során teherpróbát is végzünk.

A teherpróba a névleges teherbírás 1,25-szörösével történik, és kizárólag jó állapotú eszközök esetében végezhető el.

Ez az érték elsőre magasnak tűnhet, azonban a műanyagszálas emelőeszközök esetében a biztonsági tényező általában 7-szeres, így jelentős tartalék áll rendelkezésre.

A gyakorlatban azonban ezek az eszközök ritkán jutnak el a teherpróbáig. Ennek oka, hogy:

• évente kötelező a vizsgálat

• intenzív használat mellett 2–3 év alatt gyakran olyan mértékű sérülések keletkeznek, amelyek miatt az eszközt már korábban selejtezni kell

Körkötelek – különösen sérülékeny kialakítás

A körkötelek külön figyelmet igényelnek. A teherbírást biztosító fehér poliészter szálak egy védőhuzat alatt futnak, amely viszonylag vékony.

Ha ez a külső huzat megsérül, és a belső fehér szálak láthatóvá válnak, az eszközt azonnal ki kell vonni a használatból.

Ez azért kritikus, mert ilyenkor már nem garantálható, hogy a teherbíró szálak nem sérültek.

Acélsodrony kötelek vizsgálata (MSZ EN 13414)

Az acélsodrony kötelek – vagy más néven drótkötelek – világa önmagában is rendkívül összetett, szinte külön szakmának tekinthető. Számos kialakítás létezik: jobb- és bal sodratú, forgásszegény, zsírozott vagy száraz, horganyzott, rozsdamentes kivitelű kötelek – és a sor még hosszan folytatható.

A gyakorlatban azonban a vizsgálatra leggyakrabban az általános emelési célú kötelek kerülnek be:

• két végükön kialakított fülekkel (A típus)

• vagy függesztékként összeállított kivitelben

A függesztékes kiviteleknél a szerelvények (horgok, összekötőelemek stb.) megegyeznek a láncfüggesztékeknél alkalmazottakkal, így ezek vizsgálata is az ott ismertetett elvek szerint történik.

A drótkötelek leggyakoribb hibái

Elemi szál szakadás

Az egyik leggyakoribb hibatípus. Jellemzően a legnagyobb igénybevételnek kitett pontokon jelentkezik:

• a kötélfül közelében

• vagy ahol a kötél a munkadarabbal érintkezik

Ha egy pászmán belül az elszakadt elemi szálak száma elér egy kritikus mértéket, az eszközt azonnal selejtezni kell.

Maradandó alakváltozás

A drótkötél szerkezete könnyen sérülhet mechanikai behatásra:

• megtörés

• lapulás

• hurkolódás

Ezek az elváltozások a kötél belső szerkezetének károsodását jelentik, és minden esetben selejtezést indokolnak.

Kilazult vagy elcsúszott pászmák

Ha a pászmák elmozdulnak vagy kilazulnak, a kötél már nem dolgozik egységes szerkezetként. Ez jelentős teherbírás-csökkenést eredményez, ami komoly biztonsági kockázatot jelent.

Korrózió

A korrózió lehet:

• felületi

• vagy belső eredetű

Különösen veszélyes, mert gyakran együtt jár anyagridegedéssel, ami:

• csökkenti a szilárdságot

• felgyorsítja az elemi szál szakadások kialakulását

Ez szintén egyértelmű selejtezési ok.

Kötélvég kialakítás hibái

A kötélvégek kialakítása kiemelten kritikus pont.

Különösen ellenőrizni kell:

• a préselés állapotát

• a kötélszívet (ha van)

Ezek az elemek a terhelés hatására deformálódhatnak, és számos baleset forrásai lehetnek, ha nem megfelelő állapotban vannak.

Mikor kell vizsgáltatni az emelőeszközöket?

Az emelőeszközök vizsgálatának gyakoriságára egyértelmű iránymutatásokat ad az Emelőgép Biztonsági Szabályzat (EBSZ), ugyanakkor a pontos előírások eszköztípusonként és felhasználási körülményektől függően eltérhetnek.

Általánosságban elmondható, hogy:

• a láncok, emelőhevederek, körkötelek és láncos emelők esetében legalább évente egy alkalommal kötelező a vizsgálat

• ha a gyártó ennél gyakoribb ellenőrzést ír elő, akkor azt kell figyelembe venni

A legtöbb gyártó szintén az éves vizsgálati periódust határozza meg.

Az acélsodrony kötelek esetében szigorúbbak az előírások:
👉 itt a vizsgálatot legalább félévente el kell végezni.

Fontos kiemelni, hogy intenzív igénybevétel esetén sok vállalat ennél is gyakoribb, akár negyedéves vizsgálati ciklust alkalmaz, ami teljes mértékben indokolt a biztonság fenntartása érdekében.

Mit jelentenek ezek az előírások a gyakorlatban?

Az EBSZ által meghatározott gyakoriságok minden esetben minimum követelmények. A valóságban az eszközök állapota nagymértékben függ a használat módjától, környezetétől és terhelésétől.

A vizsgálatokról minden esetben jegyzőkönyv készül, amelyet meg kell őrizni. Ez nemcsak adminisztratív kötelezettség, hanem egy esetleges munkavédelmi ellenőrzés során is igazolja, hogy az eszközök megfelelnek az előírásoknak.

Felhasználói ellenőrzés – gyakran alábecsült, mégis kritikus

Fontos hangsúlyozni, hogy a szakértői vizsgálatok mellett az emelőeszköz használóinak is felelősségük van.

Minden használat előtt meg kell győződni arról, hogy az eszközön nem látható-e rendellenesség. Ennek különösen nagy jelentősége van, mivel előfordulhat, hogy egy eszköz a két vizsgálat közötti időszakban sérül meg, és már nem biztonságos a további használatra.

Mennyibe kerül az emelőeszköz vizsgálat?

Az emelőeszközök vizsgálatának ára több tényezőtől függ. Befolyásolja többek között:

• a vizsgált eszköz típusa

• a darabszám (volumen)

• hogy telephelyen történik a vizsgálat, vagy helyszíni kiszállással

Általánosságban elmondható, hogy a hozzánk behozott eszközök esetében a vizsgálati díj
👉 kb. 2 000 Ft + ÁFA / kötél vagy láncág

Fontos, hogy többágú függesztékeknél az ár áganként értendő.

Ez az irányadó ár a leggyakrabban előforduló méretű és teherbírású eszközökre vonatkozik. Nagyobb, extrém teherbírású eszközök esetében eltérés lehet, mivel például egy 10 méter hosszú, 25 tonnás, 4 ágú láncfüggeszték mozgatása és átvizsgálása már jelentős fizikai munkát és időráfordítást igényel.

Milyen költségekkel érdemes még számolni?

A vizsgálati díjon felül az alábbi tételek merülhetnek fel:

• szükséges alkatrészek cseréje (pl. kiakadásgátló, adattábla)

• javítási munkák díja

A javítások jellemzően óradíj alapon történnek, azonban kisebb munkák esetén nem számolunk teljes órát – ilyenkor arányosan, például negyedórás egységekben történik az elszámolás.

Nagyobb mennyiség esetén

Nagyobb darabszám esetén minden esetben helyszíni vizsgálatot végzünk, és egyedi árajánlatot adunk.

Sok esetben egy összevont vizsgálat és a szükséges kisebb javítások elvégzése jelentősen költséghatékonyabb, mint egy meghibásodás vagy baleset következményeinek kezelése.

Összefoglalás – miért fontos az emelőeszközök rendszeres vizsgálata?

Az emelőeszközök vizsgálata nem csupán egy kötelező adminisztratív feladat, hanem alapvető biztonsági kérdés. Legyen szó láncfüggesztékről, emelőhevederről, körkötélről vagy acélsodrony kötélről, minden eszköz folyamatos igénybevételnek van kitéve, és idővel elkerülhetetlenül megjelennek rajtuk a kopások, sérülések vagy egyéb hibák.

A tapasztalat azt mutatja, hogy a leggyakoribb problémák – mint a nyúlás, kopás, szakadás, deformáció vagy az adattábla hiánya – sok esetben már a vizsgálat előtt is észlelhetők lennének. Ennek ellenére ezek gyakran rejtve maradnak egészen addig, amíg komolyabb kockázatot nem jelentenek.

A rendszeres, szakszerű emelőeszköz vizsgálat segít:

• megelőzni a baleseteket

• kiszűrni a nem biztonságos eszközöket

• meghosszabbítani az eszközök élettartamát

• megfelelni a munkavédelmi előírásoknak

Fontos azonban, hogy ne csak az időszakos vizsgálatokra hagyatkozzunk. A mindennapi használat során is érdemes figyelni az eszközök állapotát, mert egy sérülés bármikor kialakulhat a két vizsgálat között.

Ha nem vagy biztos benne, inkább nézesd meg

Ha bizonytalan vagy egy emelőeszköz állapotában, vagy szeretnéd biztosan megfelelni az előírásoknak, érdemes szakemberhez fordulni.

Egy időben elvégzett vizsgálat és szükség esetén egy kisebb javítás töredékébe kerül annak, amit egy meghibásodás vagy baleset okozhat.

Ha emelőeszköz vizsgálatra, javításra vagy állapotfelmérésre van szükséged, vedd fel velünk a kapcsolatot, és segítünk átnézni az eszközeidet.

Szerző: Rónaszéki Dániel
