Betongyűrű megfogók

A betongyűrű megfogó beton kútgyűrűk, aknaelemek és kör keresztmetszetű betoncsövek biztonságos emelésére és mozgatására kialakított speciális tehermegfogó eszköz. A kútgyűrű fogóként vagy aknacsipeszként is ismert emelőeszköz megfogópofái a betonelem felső pereméhez kapcsolódnak, majd a láncágak terhelése biztosítja a megfelelő megfogást. Kínálatunkban 2 és 3 ágú betongyűrű megfogók egyaránt megtalálhatók, különböző teherbírással és megfogási tartománnyal. A megfelelő kivitel kiválasztásakor a betonelem tömege és falvastagsága mellett annak méreteit, kialakítását és a megfogás módját is figyelembe kell venni.

Hogyan működik a betongyűrű megfogó?

A betongyűrű megfogó működésének alapja, hogy a megfogópofák a beton kútgyűrű, aknaelem vagy betoncső felső peremére kerülnek, majd a láncágak terhelése alatt stabilan rászorulnak a megfogott elemre. A pofákat mindig úgy kell felhelyezni, hogy a betonelem megfelelően és teljesen bekerüljön a megfogó nyílásába, és elegendő felfekvő felület álljon rendelkezésre a biztonságos erőátadáshoz.

A kialakított fogantyúk megkönnyítik az aknacsipesz pontos felhelyezését és eltávolítását, ami különösen nagyobb átmérőjű vagy nehéz beton elemeknél fontos. A megfogás előtt a pofák helyzetét, a megfogási tartományt és a beton érintkezési felületét is ellenőrizni kell; a felület lehetőleg legyen zsír-, festék-, szennyeződés- és bevonatmentes, hogy a pofák megfelelően tudjanak kapcsolódni a betonhoz.

A kútgyűrű fogó használatánál tehát nem pusztán a teherbírás számít: a megfelelő pofafelfekvés, az egyenletes terhelés és a megfogók helyes elhelyezése együtt biztosítja a stabil emelést. A gyártói útmutató ezért előírja, hogy a pofákat a megfelelő megfogási tartományra kell beállítani, teljesen fel kell helyezni a beton peremére, majd csak ezután kezdhető meg az óvatos emelés és mozgatás.

Mi a különbség a 2 és 3 ágú betongyűrű megfogó között?

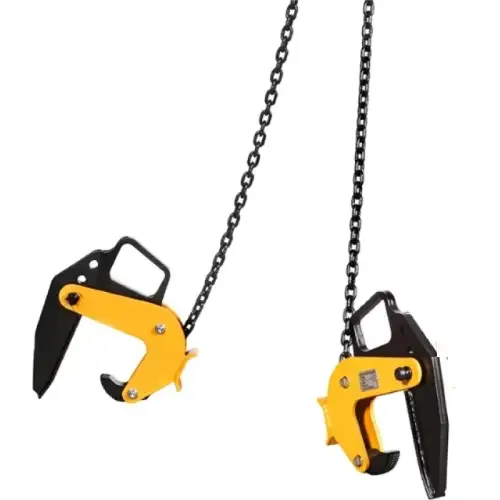

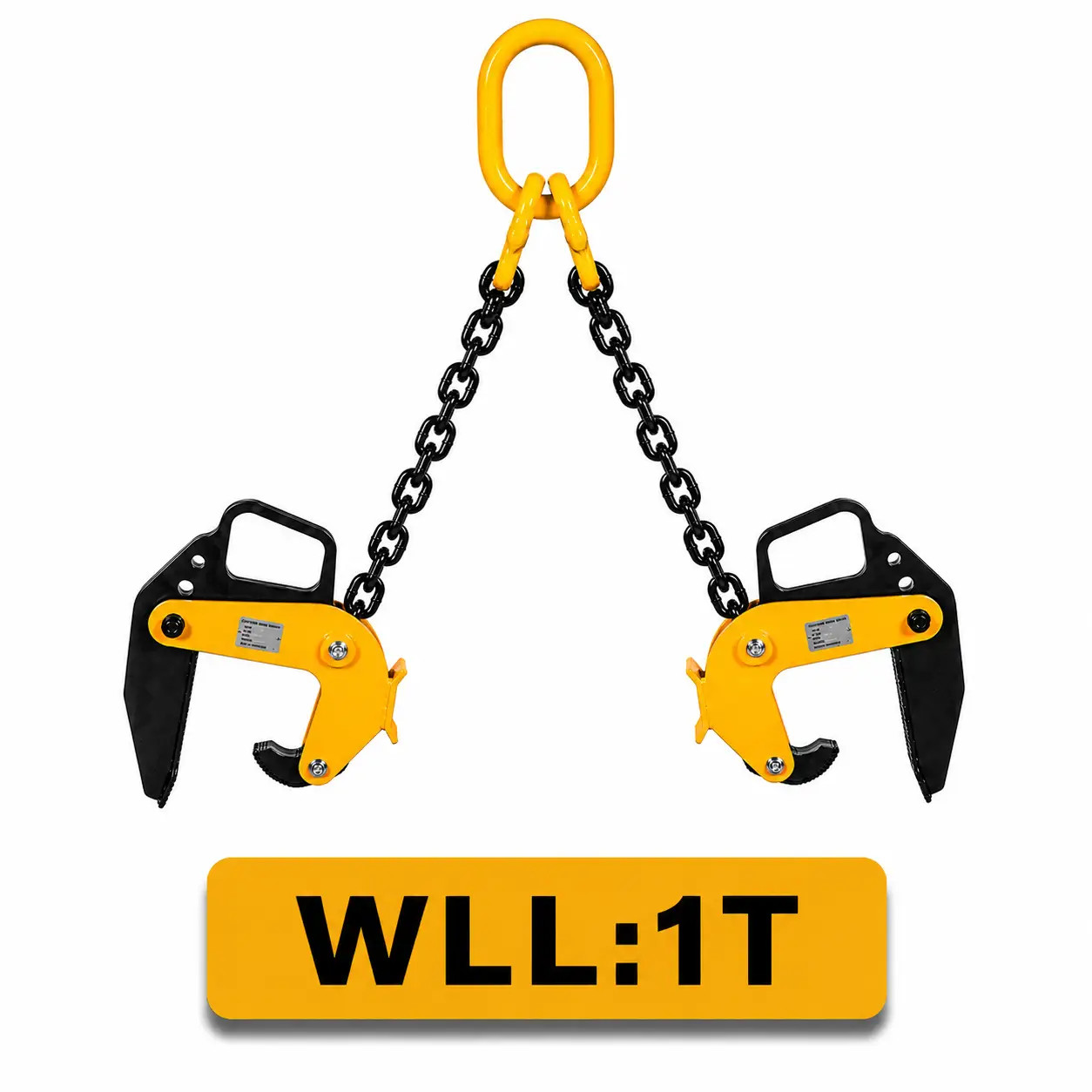

A 2 és 3 ágú betongyűrű megfogók közötti legfontosabb különbség a megfogási pontok száma és azok elhelyezése. Kétágú kialakításnál a két megfogási pontot a teher súlypontjának két oldalán kell elhelyezni, míg háromágú rendszernél a pofák a súlypont körül elosztva kapcsolódnak a betonelemhez. Mindkét kialakítás rendeltetésszerűen használható, ha az adott eszköz gyártói előírásait betartják.

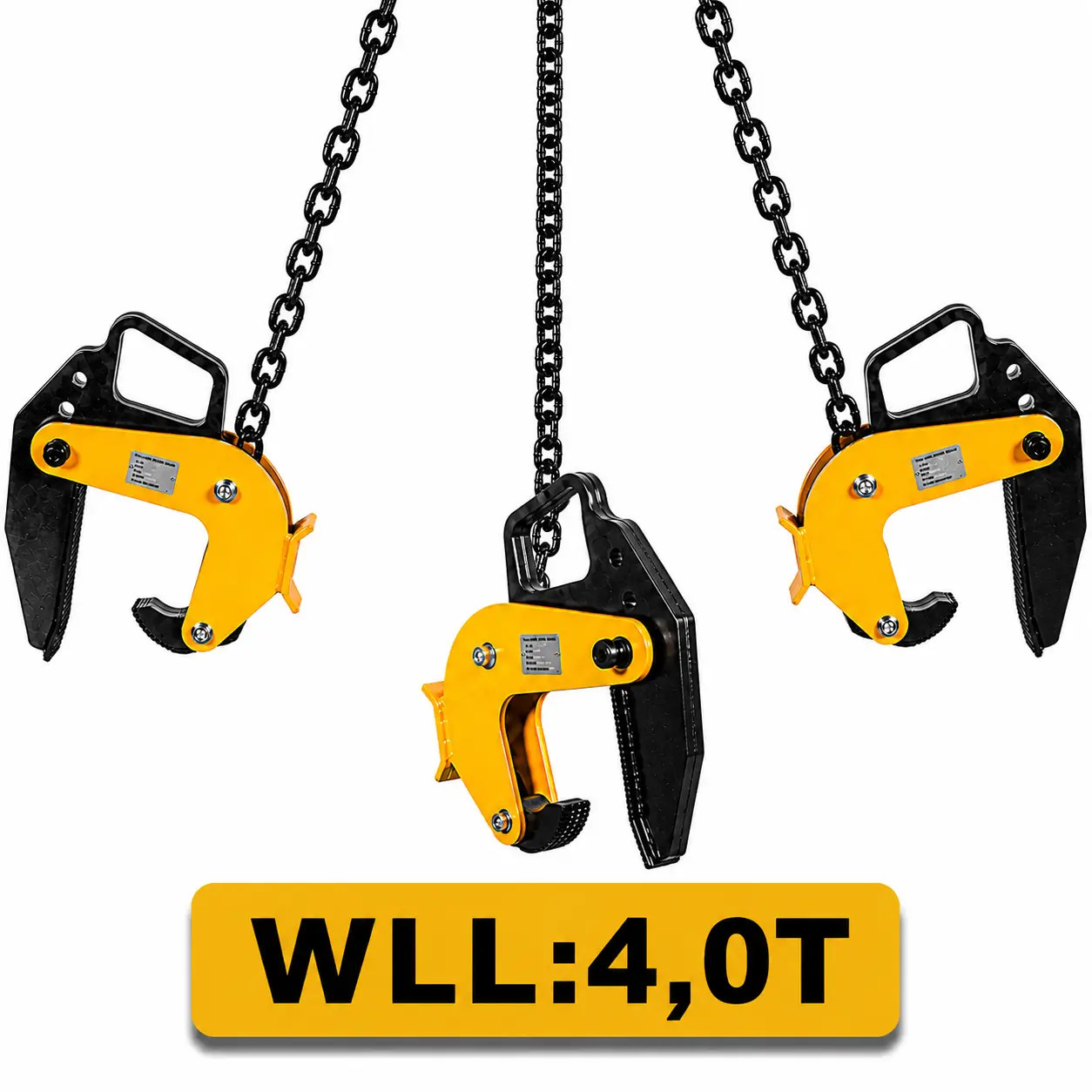

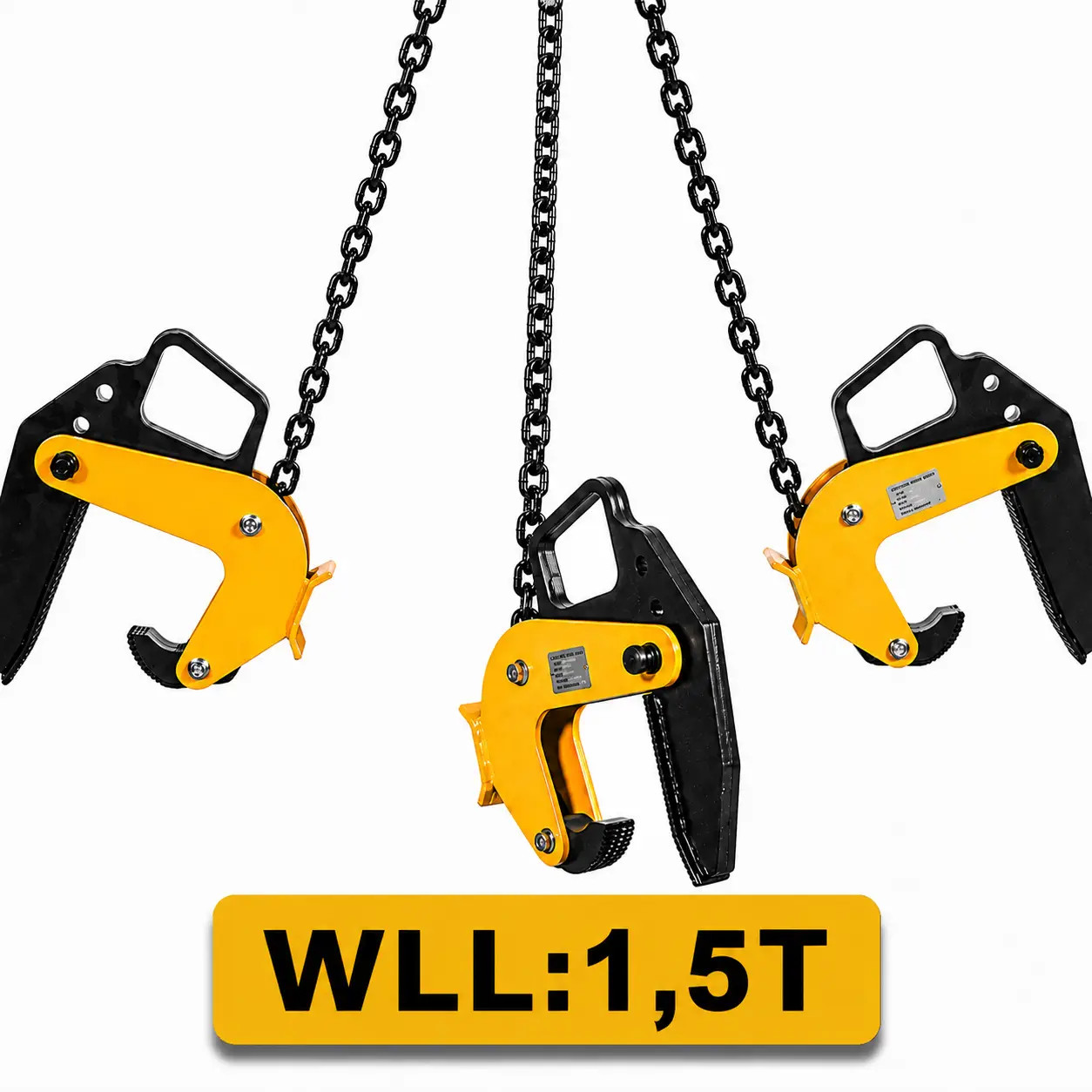

A 3 ágú kútgyűrű fogó egyik előnye, hogy a három megfogási pont egyenletesen osztható el a gyűrű kerületén. Homogén betongyűrű esetén kifejezetten 120°-os elosztás javasolt a három pofához, amellyel a teher súlypontja a lehető legközelebb tartható a függesztés függőleges tengelyéhez, csökkentve az emelés közbeni lengés hajlamát.

A választásnál ezért nem érdemes egyszerűen abból kiindulni, hogy a több megfogási pont automatikusan jobb megoldást jelent. A megfelelő aknacsipeszt az emelendő betonelem kialakítása, tömege és mérete, valamint az adott megfogó teherbírása és megfogási tartománya alapján kell kiválasztani.

Hogyan válasszunk megfelelő kútgyűrű fogót?

A megfelelő betongyűrű megfogó kiválasztásakor elsőként az emelendő beton elem tömegét kell figyelembe venni: a kútgyűrű fogó megengedett teherbírása (WLL) nem lehet kisebb a megemelendő teher tömegénél. Legalább ilyen fontos azonban a megfogási tartomány, amely meghatározza, hogy milyen falvastagságú kútgyűrű vagy betoncső helyezhető megfelelően a pofák közé. A gyártó előírása szerint csak olyan beton elem fogható meg, amely teljesen behelyezhető a megfogó nyílásába, és megfelelő felfekvő felületet biztosít a pofák számára.

Az állítható kiviteleknél a megfogási tartományt a beton falvastagságához kell igazítani. A rögzítőcsap több pozícióba helyezhető át: az 1,5 tonnás változatnál 40–120 mm, míg a 3 tonnás kiviteleknél modelltől függően 50–180 vagy 90–220 mm közötti falvastagság fogható meg. Az útmutató az egyes csappozíciókhoz tartozó megfogási tartományokat is külön meghatározza.

A választásnál tehát érdemes együtt vizsgálni a teherbírást, a megfogási tartományt és a 2 vagy 3 ágú kialakítást. Nem feltétlenül a legnagyobb teherbírású aknacsipesz a megfelelő választás: olyan típust célszerű választani, amelynek műszaki paraméterei ténylegesen illeszkednek a rendszeresen mozgatott betonelemekhez.

Miért fontos a láncágak dőlésszöge a betongyűrű emelésénél?

A betongyűrű megfogó használatakor nemcsak a teher tömegére és a megfogópofák helyzetére kell figyelni, hanem a láncágak dőlésszögére is. A láncágak szögének növekedésével nő a megfogási pontokra és ezáltal a beton elemre ható vízszintes erőkomponens, ezért a megengedett szögtartomány betartása fontos része a biztonságos emelésnek.

A megengedett értéket mindig az adott kútgyűrű fogó gyártói előírása alapján kell meghatározni. A megfogóknál a láncágak függőlegessel bezárt β dőlésszöge 10° és 45° között lehet; a gyártó a 10° alatti és 45° feletti használatot kifejezetten nem engedélyezi.

Ez azért is lényeges, mert az aknacsipesz láncainak hossza és a megfogási pontok távolsága együtt határozza meg a kialakuló dőlésszöget. Emiatt a gyártó által összeállított rendszer láncainak önkényes rövidítése vagy a függeszték átalakítása megváltoztathatja az eredeti terhelési viszonyokat; az emelőeszköz módosítása nem engedélyezett.

Mire kell figyelni a betongyűrű megfogó használatakor?

A betongyűrű megfogót minden munkakezdés előtt ellenőrizni kell. Különösen fontos a megfogópofák és azok érintkező felületeinek állapota: nem lehetnek olyan mértékben kopottak vagy sérültek, hogy az befolyásolja a biztonságos megfogást. Ellenőrizni kell továbbá a teljes szerkezetet repedések és deformációk szempontjából, valamint az állító- és biztosítócsapok megfelelő működését. A láncok rendszeres ellenőrzése is előírt, külön kitérve a kopásra, nyúlásra, deformációra, repedésekre és korrózióra.

A kútgyűrű fogó biztonságos működéséhez maga a megfogott felület is lényeges. A gyártó szerint a pofák érintkezési helyén a betonfelületnek lehetőség szerint zsír-, festék-, szennyeződés-, reve- és bevonatmentesnek kell lennie, hogy semmi ne akadályozza a megfelelő érintkezést. A pofákat teljesen fel kell helyezni a beton elemre, és minden megfogónak ugyanahhoz a teherhez kell kapcsolódnia.
Emelés közben az aknacsipesszel megfogott terhet lassan, óvatosan és lehetőség szerint a talajhoz közel kell mozgatni, kerülve a lengést és az akadályoknak történő ütközést. A gyártó azt is előírja, hogy függő teher alatt személy nem tartózkodhat, és a megemelt terhet nem szabad hosszabb ideig vagy felügyelet nélkül függesztve hagyni.

Milyen emelőeszközök kapcsolódhatnak a betongyűrűk mozgatásához?

A betongyűrű megfogó önálló, meghatározott feladatra kialakított teherfelvevő eszköz, de a biztonságos emeléshez a teljes emelési rendszer megfelelő kialakítása is szükséges. Az emelési feladattól függően további láncfüggesztékek, megfelelő teherbírású seklik vagy különböző kialakítású emelőszemek is részét képezhetik az alkalmazott emeléstechnikai rendszernek. A rendszeresen használt kútgyűrű fogók és más teherfelvevő eszközök állapotának ellenőrzése szintén fontos, ezért az időszakos vizsgálat során a kopásra, deformációra, korrózióra és a biztonsági elemek megfelelő működésére is figyelmet kell fordítani.

Gyakori kérdések a betongyűrű megfogókról

Mire használható a betongyűrű megfogó?

A betongyűrű megfogó beton kútgyűrűk, aknaelemek és megfelelő kialakítású betoncsövek emelésére és mozgatására szolgáló speciális teherfelvevő eszköz. A megfogópofák a beton elem pereméhez kapcsolódnak, és láncos függesztéken keresztül csatlakoznak az emelőgéphez.

Mit jelent a kútgyűrű fogó megfogási tartománya?

A megfogási tartomány azt a falvastagság-tartományt jelöli, amelyhez az adott megfogó megfelelően beállítható. Például egy 40–120 mm megfogási tartományú típusnál a megfogandó betonfal vastagságának ebbe a tartományba kell esnie. Az állítható modelleknél a pofa tartománya a rögzítőcsap helyzetének változtatásával állítható.

Hogyan kell elhelyezni a három megfogópofát?

Homogén betongyűrű esetén a gyártói útmutató a három pofa 120°-onként történő elhelyezését írja le. A cél, hogy a teher súlypontja minél közelebb kerüljön a függesztési pont függőleges tengelyéhez, ezáltal csökkenjen az emelés közbeni lengés.

Használható 2 ágú megfogó is betongyűrű emelésére?

Igen. A Haklift gyártói útmutatója külön foglalkozik a kétágú kútgyűrű-megfogókkal. Ennél a kialakításnál a két megfogási pontnak a teher súlypontjának két oldalán és a súlypont felett kell elhelyezkednie.

Emelhető repedt vagy sérült betongyűrű aknacsipesszel?

A rendelkezésünkre álló gyártói útmutatók nem adnak általános engedélyt sérült vagy repedt betonelemek emelésére. A megfogandó elemnek megfelelő felületet kell biztosítania a pofák számára, ezért sérült betonelem esetén az emelhetőséget külön kell megítélni; kétséges teher esetén nem szabad automatikusan abból kiindulni, hogy a névleges WLL alapján az emelés biztonságosan elvégezhető.

Milyen gyakran kell ellenőrizni a betongyűrű megfogót?

A megfogó állapotát használat előtt ellenőrizni kell. A gyártói útmutató ezen felül legalább évenkénti, hozzáértő személy által végzett felülvizsgálatot ír elő, ugyanakkor a használati körülmények ennél rövidebb vizsgálati időközt is indokolhatnak. A vizsgálatokat dokumentálni kell.
