Csavarozható billenő emelőszem

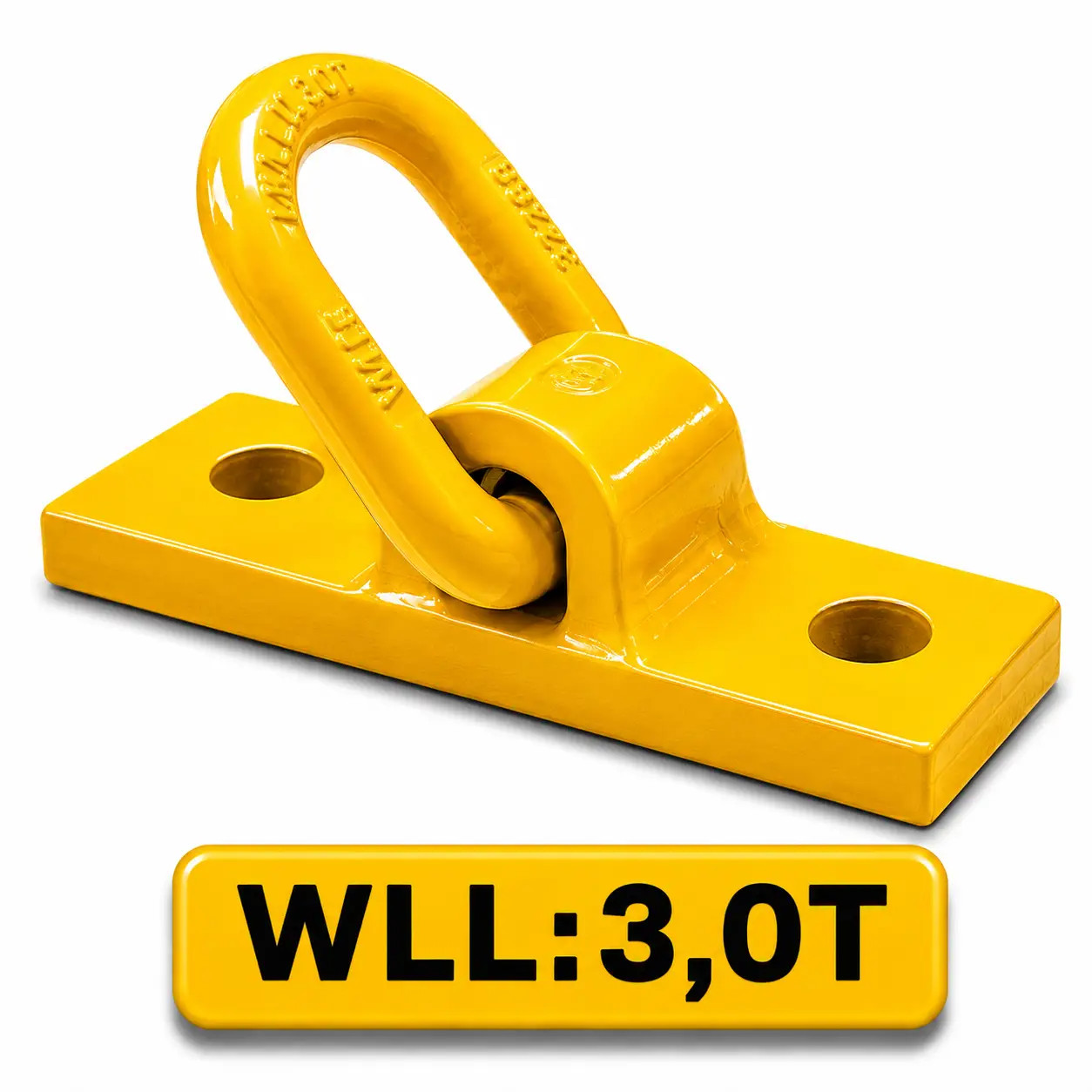

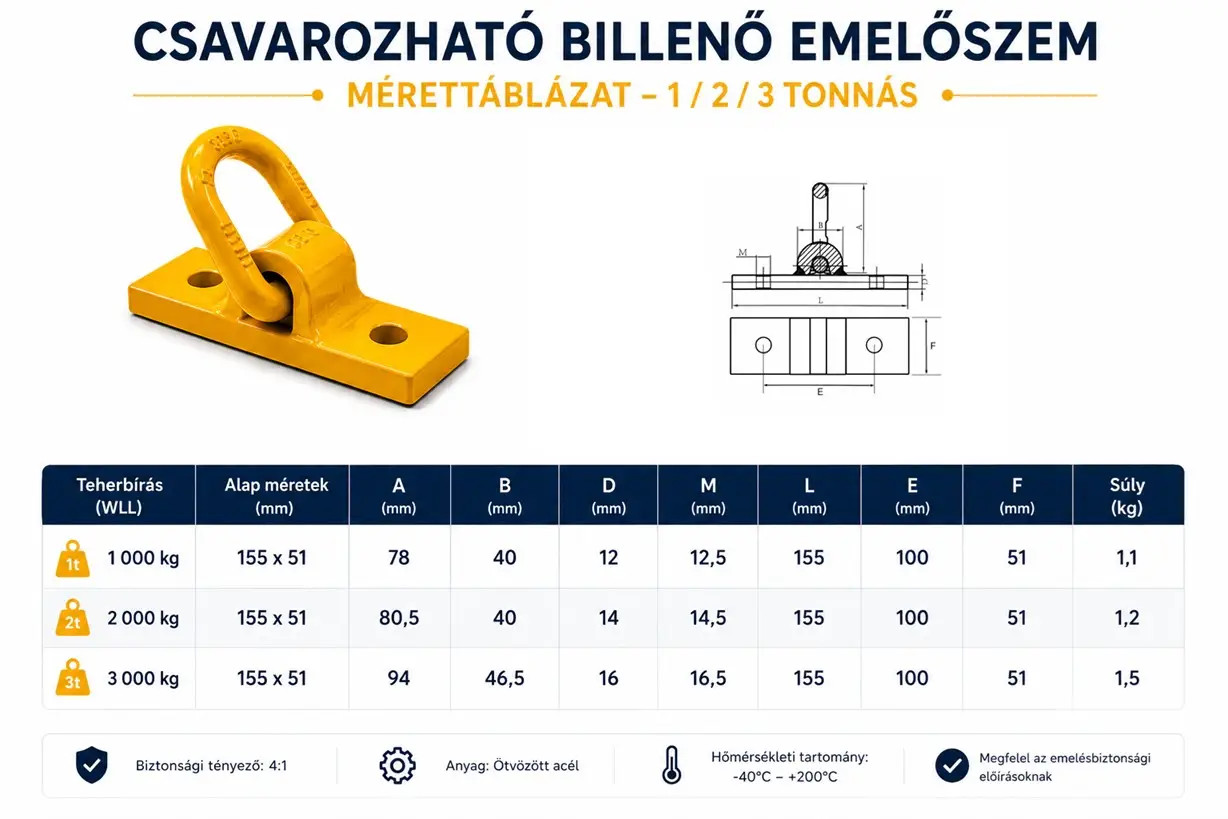

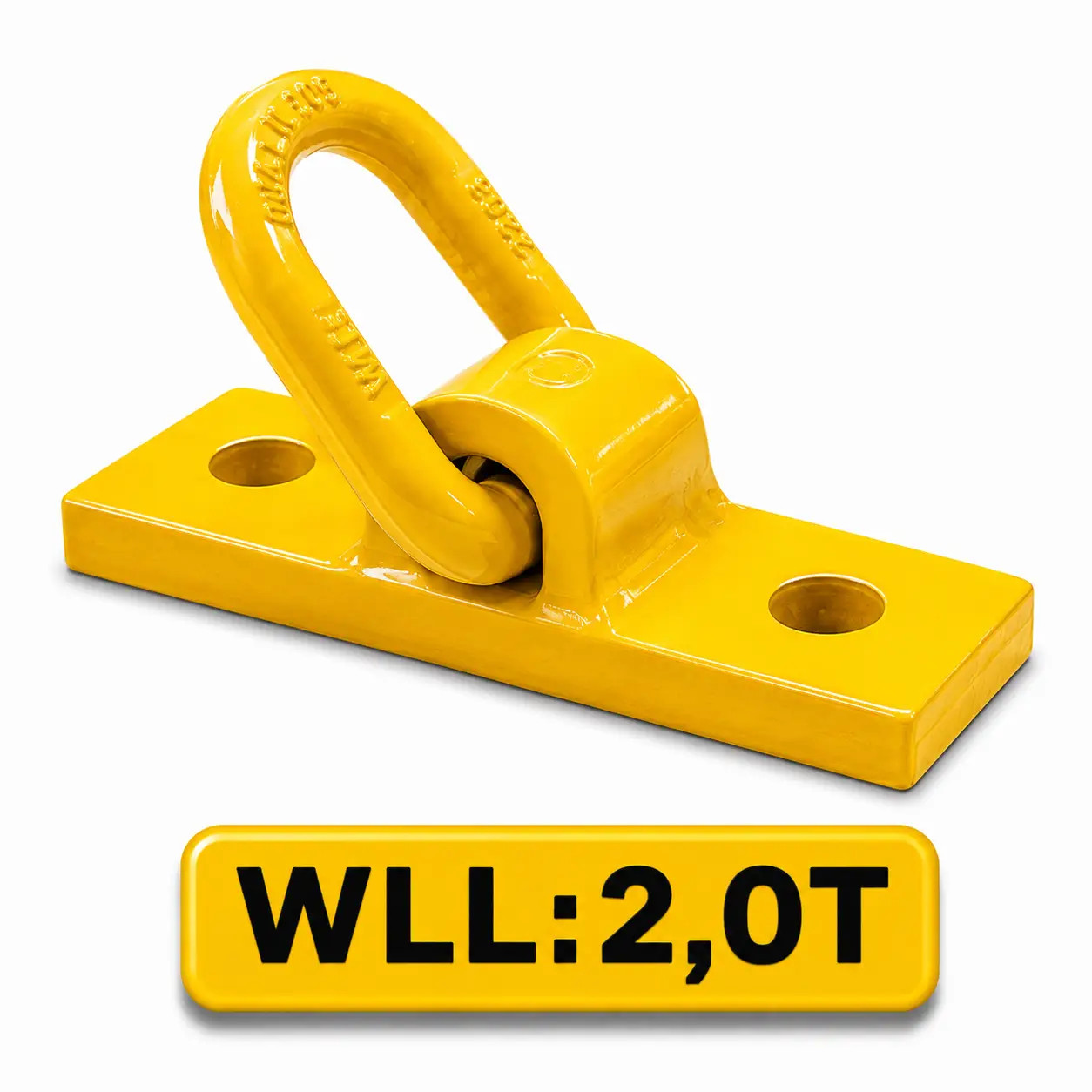

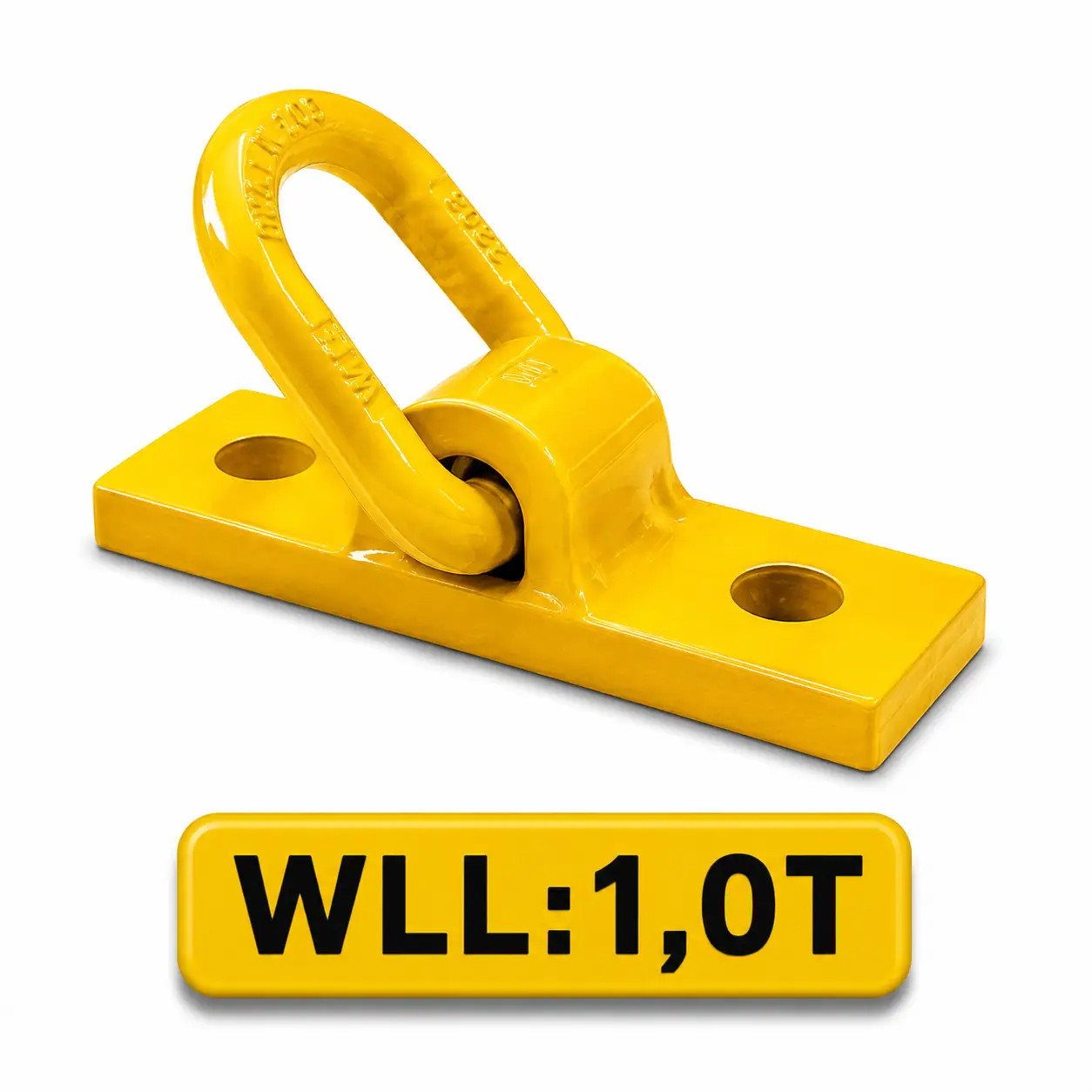

A csavarozható billenő emelőszem gépek, berendezések és acélszerkezetek biztonságos emelési pontjának kialakítására szolgáló emeléstechnikai elem. A két furattal rendelkező alaplemez megfelelő teherbírású szerkezetre csavarozható, így hegesztés nélkül alakítható ki stabil csatlakozási pont az emelőeszköz számára. A 180°-ban billenthető szem a saját mozgási síkjában képes az emelés irányához igazodni, ami rugalmasabb használatot tesz lehetővé a hagyományos merev emelőszemekhez képest. Kínálatunkban 1, 2 és 3 tonna WLL teherbírású, G80 minőségi osztályú változatok érhetők el.

Hogyan kell megfelelően felszerelni a csavarozható billenő emelőszemet?

A csavarozható billenő emelőszem csak olyan szerkezetre rögzíthető, amely megfelelő szilárdsággal rendelkezik az emelés során fellépő erők biztonságos felvételéhez. A rögzítéshez megfelelő méretű és hosszúságú, legalább 8.8 szilárdsági osztályú csavarokat kell használni, a felszerelést pedig hozzáértő személynek kell elvégeznie. A szükséges minimális rögzítési hossz a fogadóanyag függvényében változik: acél esetén legalább 1 × d, öntöttvasnál 1,25 × d, alumíniumötvözetnél 2 × d, alumínium-magnézium ötvözetnél pedig 2,5 × d, ahol d a rögzítőcsavar átmérője. A felszerelés helyét úgy kell megválasztani, hogy az emelőszem terhelés közben megfelelően be tudjon állni, és ne keletkezzen rajta nem megengedett csavaró vagy keresztirányú igénybevétel.

Milyen irányban terhelhető a csavarozható billenő emelőszem?

A 180°-ban billenthető emelőszem a saját mozgási síkjában képes az emelés irányához igazodni, így a csatlakoztatott emelőeszköz húzási irányának megfelelő helyzetet vehet fel. Fontos azonban különbséget tenni a billenés és az oldalirányú terhelés között: a billenés síkjára merőleges oldalirányú terhelés nem megengedett. Az emelési pont helyét ezért úgy kell meghatározni, hogy használat közben ne alakuljon ki csavaró vagy keresztirányú igénybevétel. A terhelést egyenletesen kell felvenni, ütés- és lökésszerű terhelés nélkül, és az emelés megkezdése előtt figyelembe kell venni a teher súlypontját és várható mozgását is.

Hogyan kell ellenőrizni a csavarozható billenő emelőszemet?

A csavarozható billenő emelőszem állapotát minden használat előtt ellenőrizni kell. Különös figyelmet kell fordítani az esetleges repedésekre, korrózióra, deformációra és kopásra, valamint arra, hogy a terméken található WLL- és egyéb azonosító jelölések jól olvashatók legyenek. A gyártói előírás szerint a szem átmérőjének kopásból eredő csökkenése a kritikus érintkezési pontokon nem haladhatja meg a névleges átmérő 10%-át. Ellenőrizni kell a rögzítőcsavarok megfelelő méretét, hosszát és minőségét, valamint a billenő rész akadálymentes mozgását is. Az emelőszemet az előírt időközönként hozzáértő személynek is felül kell vizsgálnia; amennyiben az ellenőrzés során a biztonságos használatot befolyásoló hibát észlelnek, az eszközt nem szabad tovább használni.

Hogyan válasszuk ki a megfelelő teherbírású billenő emelőszemet?

A megfelelő csavarozható billenő emelőszem kiválasztásakor a teher tömege mellett az emelési pontok számát, elhelyezkedését és a teher súlypontját is figyelembe kell venni. A terméken feltüntetett WLL (Working Load Limit) a megengedett legnagyobb üzemi terhelést jelöli, amelyet használat közben nem szabad túllépni. Több emelési pont együttes alkalmazásakor számolni kell az ágak dőlésszögével, valamint azzal, hogy aszimmetrikus terhelés esetén a teher nem feltétlenül oszlik el egyenletesen az egyes pontok között. A csavarozható billenő emelőszemek –40 °C és +200 °C közötti üzemi hőmérsékleten használhatók; ezen a tartományon kívüli alkalmazás nem megengedett gyártói jóváhagyás nélkül. Kínálatunkban 1, 2 és 3 tonna WLL teherbírású kivitelek közül választható ki az adott emelési feladathoz megfelelő változat.

Kapcsolódó emeléstechnikai megoldások

Az emelési pont kiválasztását mindig a teljes emelési rendszerrel együtt érdemes megtervezni. Ha a csavarozható kialakítás helyett tartósan rögzített megoldás szükséges, megfelelő alternatíva lehet a hegeszthető emelőszem, míg változó terhelési irányok esetén a forgó emelőszem jelenthet praktikus megoldást. Az emelési ponthoz csatlakozó láncfüggeszték kiválasztásakor annak teherbírását, ágszámát és az emelés során kialakuló dőlésszögeket is figyelembe kell venni. Az emelési rendszer biztonságos teherbírását mindig annak kialakítása és az alkalmazott elemek együttes terhelhetősége alapján kell meghatározni.
