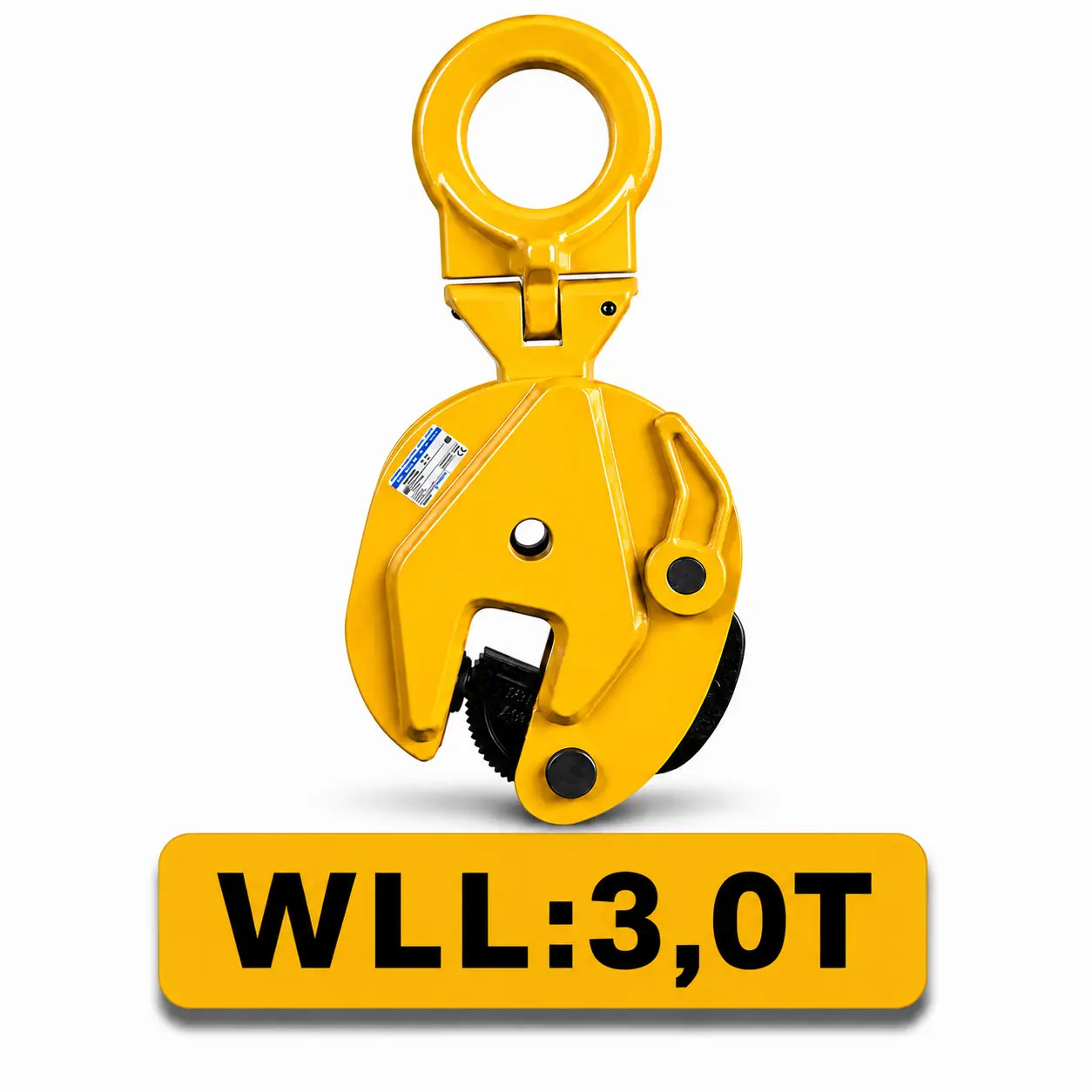

Függőleges lemezmegfogó

A függőleges lemezmegfogó acéllemezek biztonságos megfogására, függőleges helyzetbe emelésére és mozgatására szolgáló emeléstechnikai eszköz. A fogazott megfogópofa a működtetőkar zárásakor előfeszítéssel rögzül a lemezen, a billenő függesztőszem pedig lehetővé teszi, hogy a megfogó különböző emelési helyzetekhez alkalmazkodjon. A megfelelő típus kiválasztásakor a szükséges teherbírás mellett a lemez vastagságát, vagyis a megfogó tartományát is figyelembe kell venni. A függőleges lemezmegfogók több teherbírásban érhetők el, így a vékonyabb és kisebb tömegű acéllemezek mozgatásától egészen a több tonnás lemezek emeléséig alkalmazhatók.

Hogyan működik a függőleges lemezmegfogó?

A függőleges lemezmegfogó a lemez két oldalán kialakuló mechanikus szorítóhatással rögzíti a megemelendő acéllemezt. A lemez teljesen a megfogó pofái közé kerül, majd a működtetőkar zárásával a reteszelő mechanizmus előfeszíti a fogazott megfogópofát, így az már az emelés megkezdése előtt stabilan kapcsolódik a lemezhez. A terhelés felvételekor a megfogószerkezet biztosítja a szükséges szorítóhatást. A felső, elforduló függesztőszem lehetővé teszi, hogy a megfogó az emelés irányához igazodjon, ezért a lemez nem kizárólag teljesen függőleges húzás mellett mozgatható. Az emelési szög növekedésével azonban a megengedett teherbírás csökken, ezért a tényleges terhelhetőséget mindig az alkalmazott emelési helyzetnek megfelelően kell meghatározni.

Hogyan válasszuk ki a megfelelő függőleges lemezmegfogót?

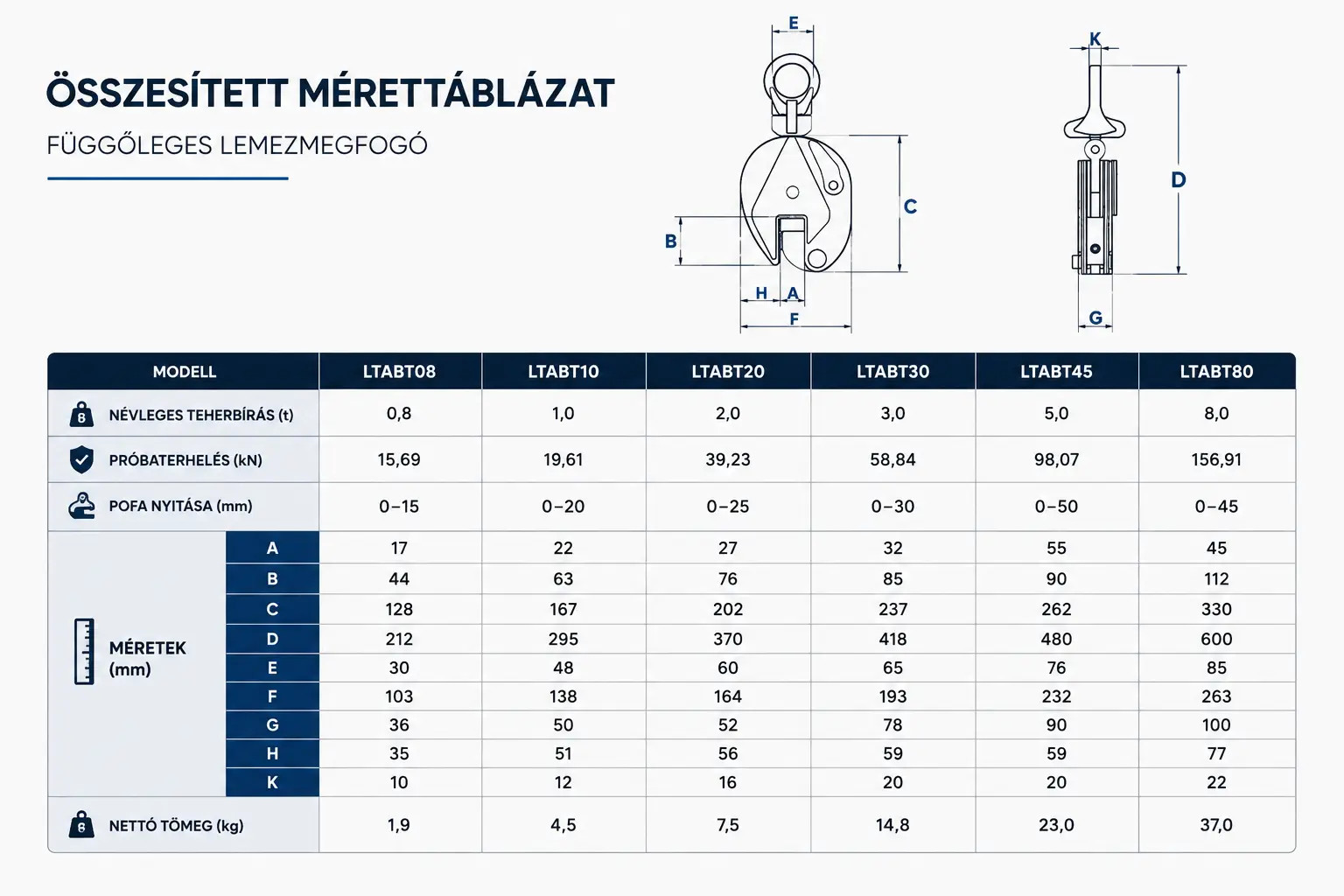

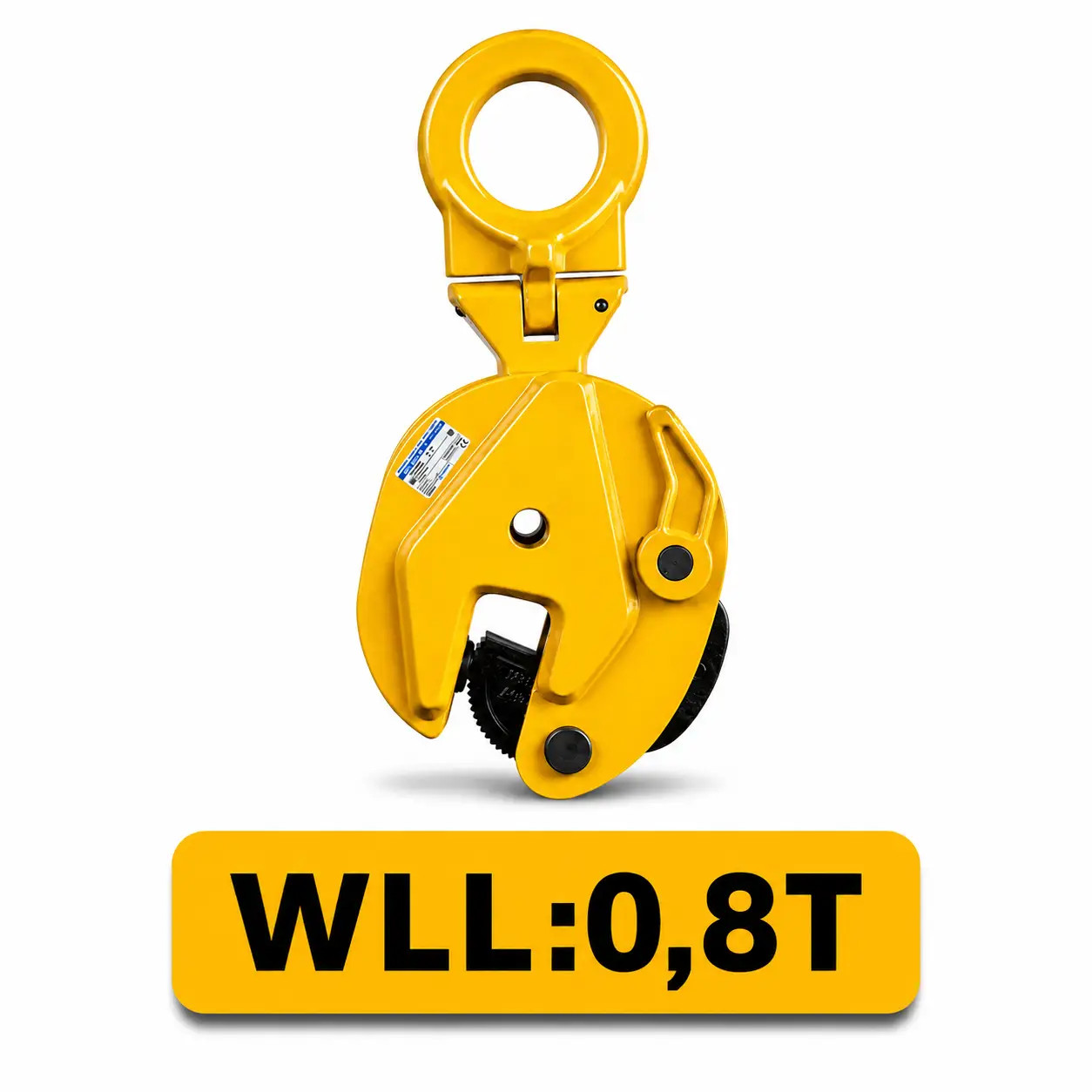

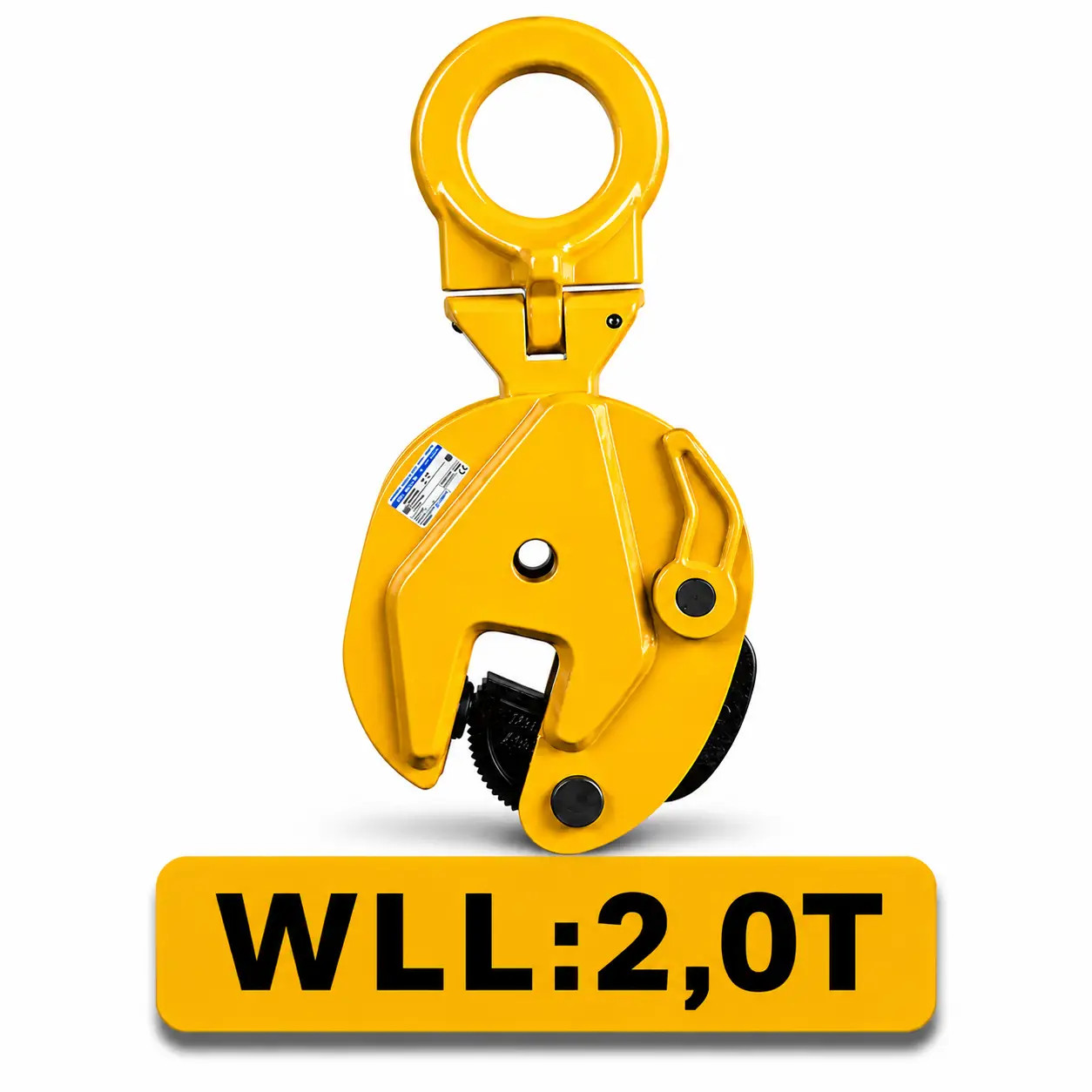

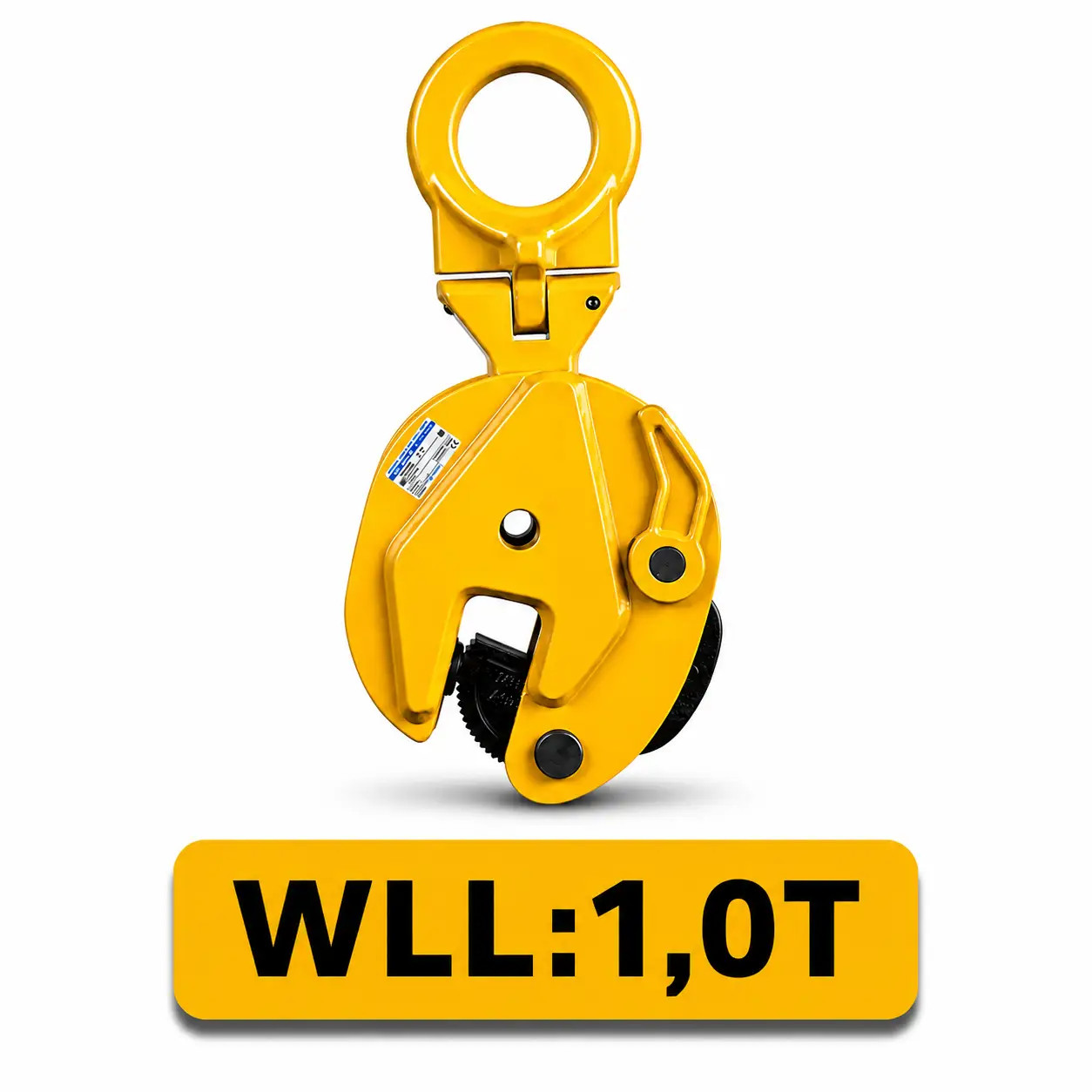

A megfelelő függőleges lemezmegfogó kiválasztásakor nem elegendő kizárólag a felemelendő lemez tömegét figyelembe venni, a lemez vastagságának is bele kell esnie az adott megfogó tartományába. A termékcsalád 0,8–8 tonna közötti névleges teherbírású változatokat tartalmaz, amelyek megfogási tartománya típustól függően eltérő. Fontos sajátosság, hogy a gyártói előírás szerint a felemelt lemez tömege nemcsak a megengedett maximális terhelést nem lépheti túl, hanem el kell érnie a megfogó névleges teherbírásának legalább 20%-át is. Például egy 2 tonnás lemezmegfogó esetében legalább 400 kg tömegű lemezzel kell számolni. A kiválasztásnál ezért a teherbírást, a minimális terhelést és a megfogható lemezvastagságot együttesen kell vizsgálni.

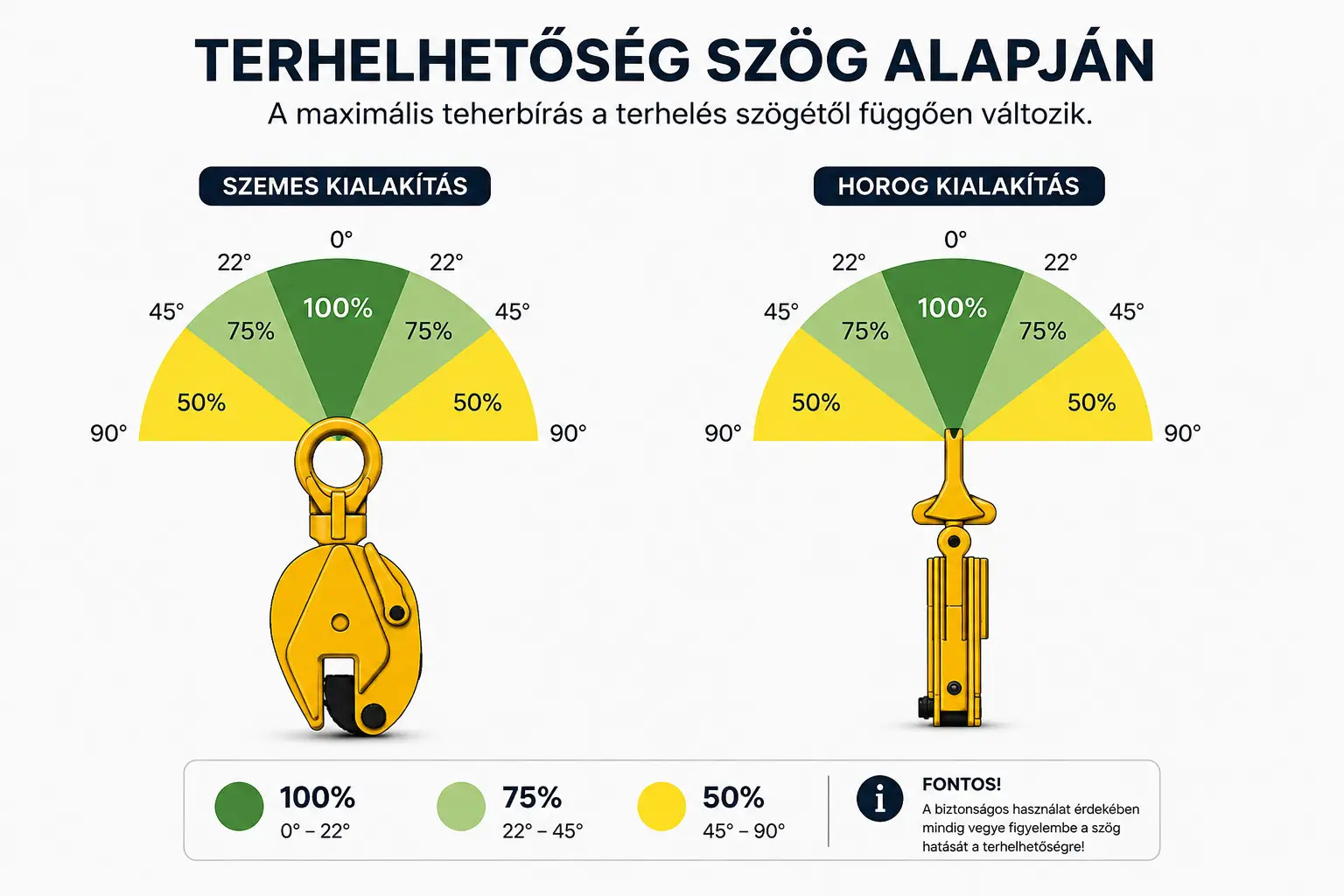

Hogyan befolyásolja az emelési szög a lemezmegfogó teherbírását?

A függőleges lemezmegfogó névleges teherbírása nem minden terhelési irányban használható ki teljes mértékben. Függőleges, illetve a függőlegestől legfeljebb 22°-kal eltérő terhelésnél a névleges teherbírás 100%-a vehető figyelembe. 22–45° között ez 75%-ra, 45–90° között pedig 50%-ra csökken. Ez különösen akkor fontos, amikor nagyméretű lemezt két megfogóval emelnek, mivel a függeszték ágai által bezárt szög miatt a megfogókat oldalirányú terhelés is érheti. A megfelelő teherbírás kiválasztásakor ezért nemcsak a lemez tömegét, hanem a várható emelési irányt és a megfogók elhelyezését is figyelembe kell venni.

Milyen acéllemezek emelésére használható a függőleges lemezmegfogó?

A függőleges lemezmegfogó megfelelő vastagságú és tömegű acéllemezek egyenként történő emelésére használható. A megfogás biztonsága szempontjából lényeges a lemez felületének keménysége is: a gyártói előírás szerint ez nem érheti el a HRC 30 értéket. A fogazott megfogópofa és a lemez érintkezési felületének tisztának, zsír- és szennyeződésmentesnek kell lennie, hogy a pofa megfelelően kapcsolódhasson az anyaghoz. A megfogót nem szabad a lemez elkeskenyedő vagy kúpos részén elhelyezni, és egyszerre csak egy lemez emelhető vele. Emelés előtt a lemezt teljesen be kell helyezni a megfogó pofái közé, majd a működtetőkarral megfelelően rögzíteni kell.

Mire kell figyelni a függőleges lemezmegfogó használata előtt?

Minden emelés előtt ellenőrizni kell a függőleges lemezmegfogó állapotát, különös figyelmet fordítva a látható sérülésekre, repedésekre, kopásra és a szerkezet megfelelő működésére. A fogazott megfogópofának és a lemez érintkezési felületének tisztának, zsír- és szennyeződésmentesnek kell lennie. A lemezt teljesen be kell helyezni a megfogó pofái közé, majd a működtetőkart ütközésig visszafordítva kell a megfogást rögzíteni. Ellenőrizni kell azt is, hogy a függesztőszemhez csatlakoztatott nostoapuväline megfelelő teherbírású és szabályosan rögzített legyen. Sérült, rendellenesen kopott vagy hibásan működő lemezmegfogót azonnal ki kell vonni a használatból.

Használható két függőleges lemezmegfogó egyszerre?

Nagyobb méretű acéllemezek mozgatásakor két függőleges lemezmegfogó is használható egyidejűleg, azonban ilyenkor különösen fontos figyelembe venni a terhelés irányát és az ebből adódó teherbírás-csökkenést. A megfogókat úgy kell elhelyezni, hogy a lemez emelés közben kiegyensúlyozott helyzetben maradjon, miközben mindkét megfogó terhelése a megengedett tartományon belül marad. Ha a függeszték kialakítása miatt a megfogók nem függőleges irányú terhelést kapnak, az alkalmazható teherbírást a gyártó terhelési diagramja alapján csökkenteni kell. Két megfogó alkalmazásakor tehát nem elegendő egyszerűen összeadni a két eszköz névleges teherbírását, az emelési szöget és a terhelés megoszlását is figyelembe kell venni.

Milyen ellenőrzést és karbantartást igényel a függőleges lemezmegfogó?

A függőleges lemezmegfogó biztonságos használatához rendszeres állapotellenőrzés szükséges. A gyártói előírás szerint a megfogó alkatrészeit kopás, sérülés, korrózió és egyéb rendellenességek szempontjából kell vizsgálni, az elvégzett ellenőrzéseket pedig dokumentálni kell. A használat intenzitásától és körülményeitől függően ennél gyakoribb ellenőrzés is indokolt lehet, ugyanakkor a gyártó heti ellenőrzést és legalább évente egy alapos felülvizsgálatot ír elő. Amennyiben repedés, jelentős kopás, korrózió vagy működési rendellenesség tapasztalható, a lemezmegfogót azonnal ki kell vonni a használatból. A szerkezet önkényes módosítása, hegesztése, köszörülése vagy nem engedélyezett alkatrészek beépítése nem megengedett.

Milyen emelőeszközökkel egészíthető ki a lemezmozgatás?

A lemezek és acélszerkezetek mozgatásánál a függőleges lemezmegfogó mellett a feladat jellegétől függően más emeléstechnikai eszközök is alkalmazhatók. Megfelelő ferromágneses anyagok mozgatására az emelőmágnes kínálhat praktikus megoldást, míg összetettebb emelési feladatoknál az emelőlánc és az abból kialakított láncfüggeszték biztosíthat megfelelő csatlakozási lehetőséget. A körkötél elsősorban olyan terhek függesztésénél lehet előnyös, ahol fontos a rugalmas felfekvés és a teher felületének kímélése. Az alkalmazott emelőeszközt minden esetben a teher kialakításához, tömegéhez, a rendelkezésre álló csatlakozási pontokhoz és az emelés módjához kell megválasztani.
