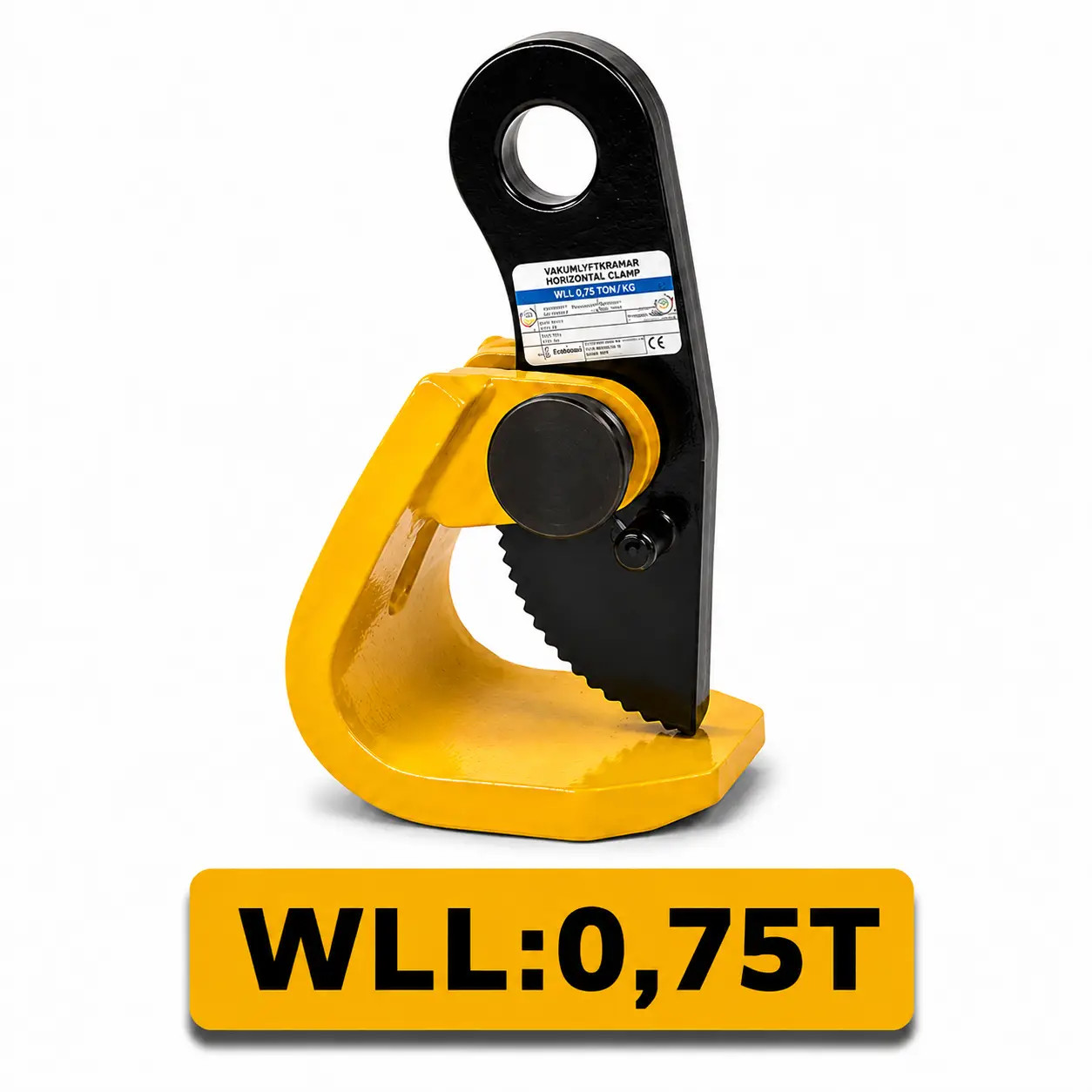

Vízszintes lemezmegfogó

A vízszintes lemezmegfogó acéllemezek biztonságos, vízszintes helyzetben történő emelésére és mozgatására kialakított tehermegfogó eszköz. A lemezmegfogókat mindig párban kell alkalmazni, megfelelő teherbírású emelőeszközhöz csatlakoztatva, így a teher két oldalán kialakított megfogási pontok segítik a stabil és kiegyensúlyozott emelést. A megfelelő típus kiválasztásánál a megfogópár teherbírása mellett a lemez vastagságát, a megfogási tartományt és az alkalmazott függesztési szöget is figyelembe kell venni.

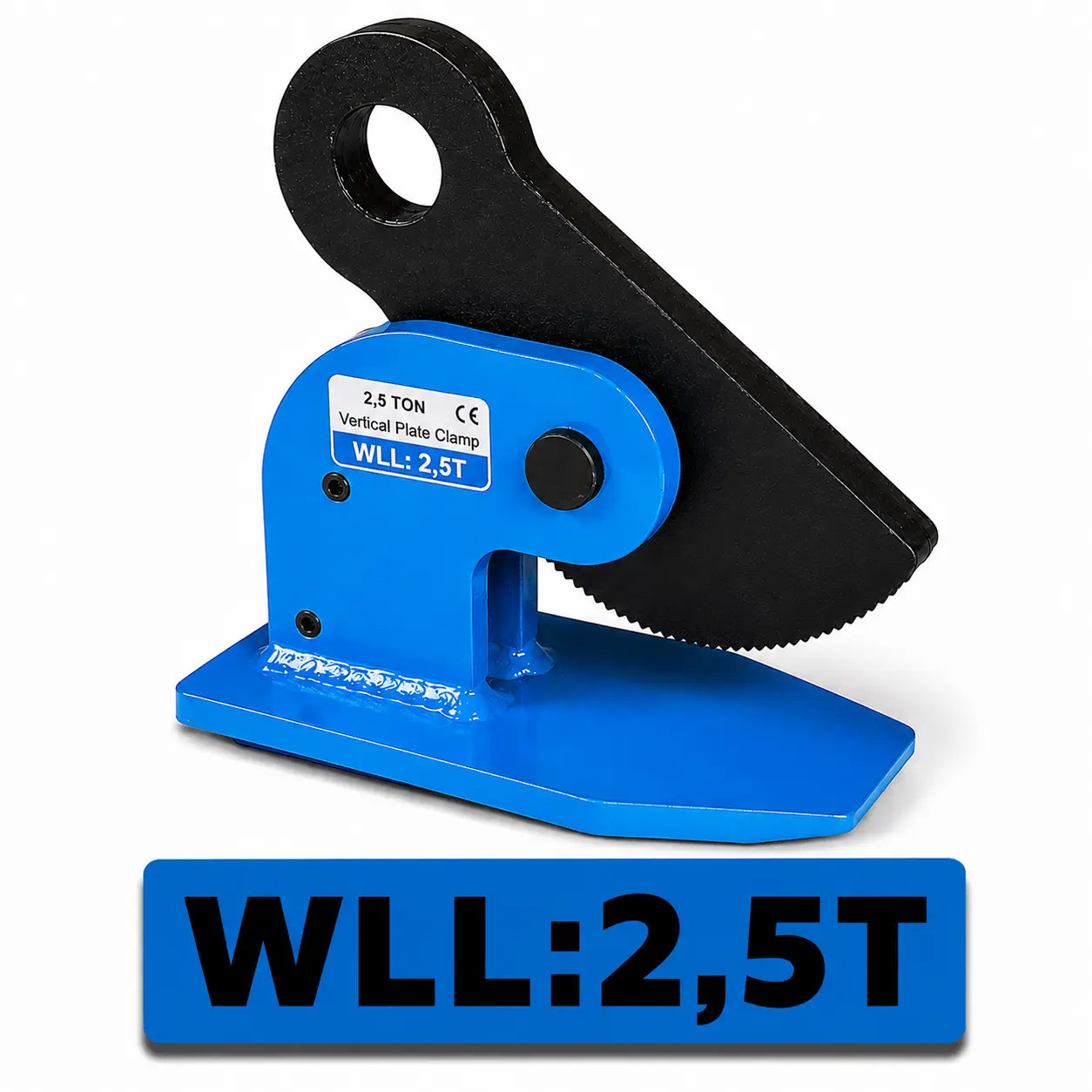

Hogyan működik a vízszintes lemezmegfogó?

A vízszintes lemezmegfogó működésének alapja, hogy a függeszték megfeszülésekor a megfogó fogazott bütyke egyre nagyobb erővel szorul a lemez felületére, így biztosítva a teher megtartását az emelés során. A megfogót a lemez szélére teljesen, ütközésig kell felhelyezni, hogy a fogazott rész megfelelően kapcsolódhasson a felülethez. A vízszintes emeléshez kialakított megfogókat mindig párban kell alkalmazni, és úgy kell elhelyezni őket, hogy mindkét eszköz azonos részt viseljen a teherből. Több megfogópár egyidejű használatakor célszerű emelő- vagy terítőgerendát alkalmazni, ezzel csökkentve a megfogókra jutó kedvezőtlen oldalirányú erőket.

Hogyan válasszunk megfelelő vízszintes lemezmegfogót?

A megfelelő vízszintes lemezmegfogó kiválasztásakor nem elegendő kizárólag a megfogópár névleges teherbírását figyelembe venni. A megfogási tartománynak illeszkednie kell az emelendő lemez vastagságához, a lemez felületi keménysége pedig nem haladhatja meg a 30 HRC értéket. Fontos az emelés geometriája is, mivel a függeszték ágai közötti szög növekedésével csökkenhet a megfogók megengedett terhelhetősége. A kiválasztásnál ezért minden esetben együtt kell vizsgálni a teher tömegét, a lemez vastagságát és anyagát, valamint a tervezett függesztési módot.

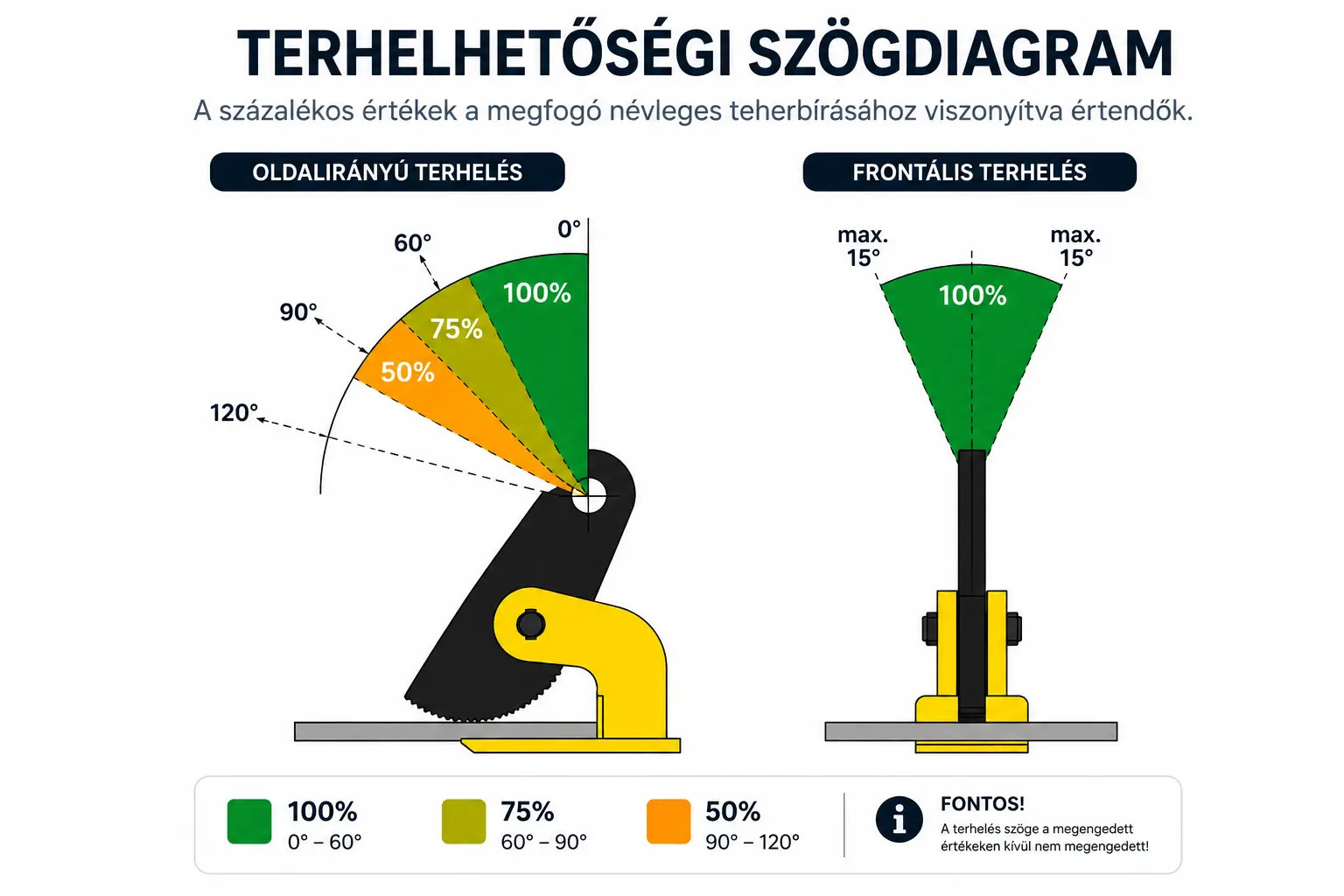

Hogyan befolyásolja a függesztési szög a lemezmegfogó teherbírását?

A vízszintes lemezmegfogó névleges teherbírása nem minden függesztési helyzetben használható ki teljes mértékben. A gyártó által megadott WLL érték legfeljebb 60°-os felső szögig érvényes, ahol a felső szög a megfogópárhoz csatlakozó kétágú függeszték ágai közötti szöget jelenti. 60°-ig a névleges teherbírás 100%-a, 90°-os szögnél 75%-a, 120°-os szögnél pedig már csak 50%-a használható ki. A függeszték ágai közötti szög növekedésével tehát a megengedett terhelést csökkenteni kell, amit már a megfogó és a hozzá tartozó függeszték kiválasztásakor figyelembe kell venni.

Hogyan használjuk helyesen a vízszintes lemezmegfogót?

Emelés előtt ellenőrizni kell, hogy a megfogó fogazata és a lemez érintkezési felülete szennyeződéstől és zsírtól mentes legyen. A megfogó pofáját ütközésig rá kell helyezni a lemezre, a megfogópárt pedig úgy kell pozicionálni, hogy a teher az emelés teljes ideje alatt egyensúlyban maradjon. A függeszték megfeszítése után először csak kis mértékben célszerű megemelni a terhet, és ellenőrizni, hogy az stabilan és egyenletesen emelkedik-e. A megfogókat csak akkor szabad eltávolítani, amikor a lemezt már stabil, megfelelően alátámasztott felületre helyezték.

Mit kell ellenőrizni a vízszintes lemezmegfogón használat előtt?

A vízszintes lemezmegfogót minden használat előtt ellenőrizni kell, különös figyelmet fordítva a biztonságos megfogást befolyásoló alkatrészek állapotára. A megfogó nem használható, ha a test repedt vagy deformálódott, a bütyök – különösen annak fogazata – jelentősen kopott, valamelyik csap elhajlott, deformálódott, hiányzik vagy sérült. Szintén ki kell vonni a használatból az eszközt, ha a rajta található jelölések már nem olvashatók, illetve bármilyen olyan működési rendellenesség tapasztalható, amely veszélyeztetheti a biztonságos emelést. A gyártói előírás szerint a lemezmegfogókat legalább évente egyszer teljes körűen ellenőrizni és tesztelni kell, az elvégzett vizsgálatokat és javításokat pedig dokumentálni szükséges.

Kapcsolódó eszközök lemezek emeléséhez

A megfelelő tehermegfogó és függeszték kiválasztását mindig az adott emelési feladathoz kell igazítani. Ha az acéllemezt nem vízszintes, hanem álló helyzetben szükséges megfogni és mozgatni, erre a célra kialakított függőleges lemezmegfogó alkalmazható. A lemezmegfogók emelőeszközhöz történő csatlakoztatásánál gyakran használható megfelelő teherbírású sekli, míg a teher és az emelőgép közötti függesztést többek között láncfüggeszték segítségével lehet kialakítani. A teljes emelési összeállításnál minden elem teherbírásának, kialakításának és egymással való kompatibilitásának meg kell felelnie az adott emelési helyzet követelményeinek.

Gyakran ismételt kérdések a vízszintes lemezmegfogókról

Hány darab vízszintes lemezmegfogót kell használni?

A vízszintes lemezmegfogókat mindig párban kell alkalmazni. A két megfogót úgy kell elhelyezni, hogy a teher egyensúlyban maradjon, és mindkét eszköz azonos részt viseljen annak tömegéből.

Lehet egyszerre több acéllemezt emelni vízszintes lemezmegfogóval?

Egyszerre csak egy merev acéllemez emelhető.

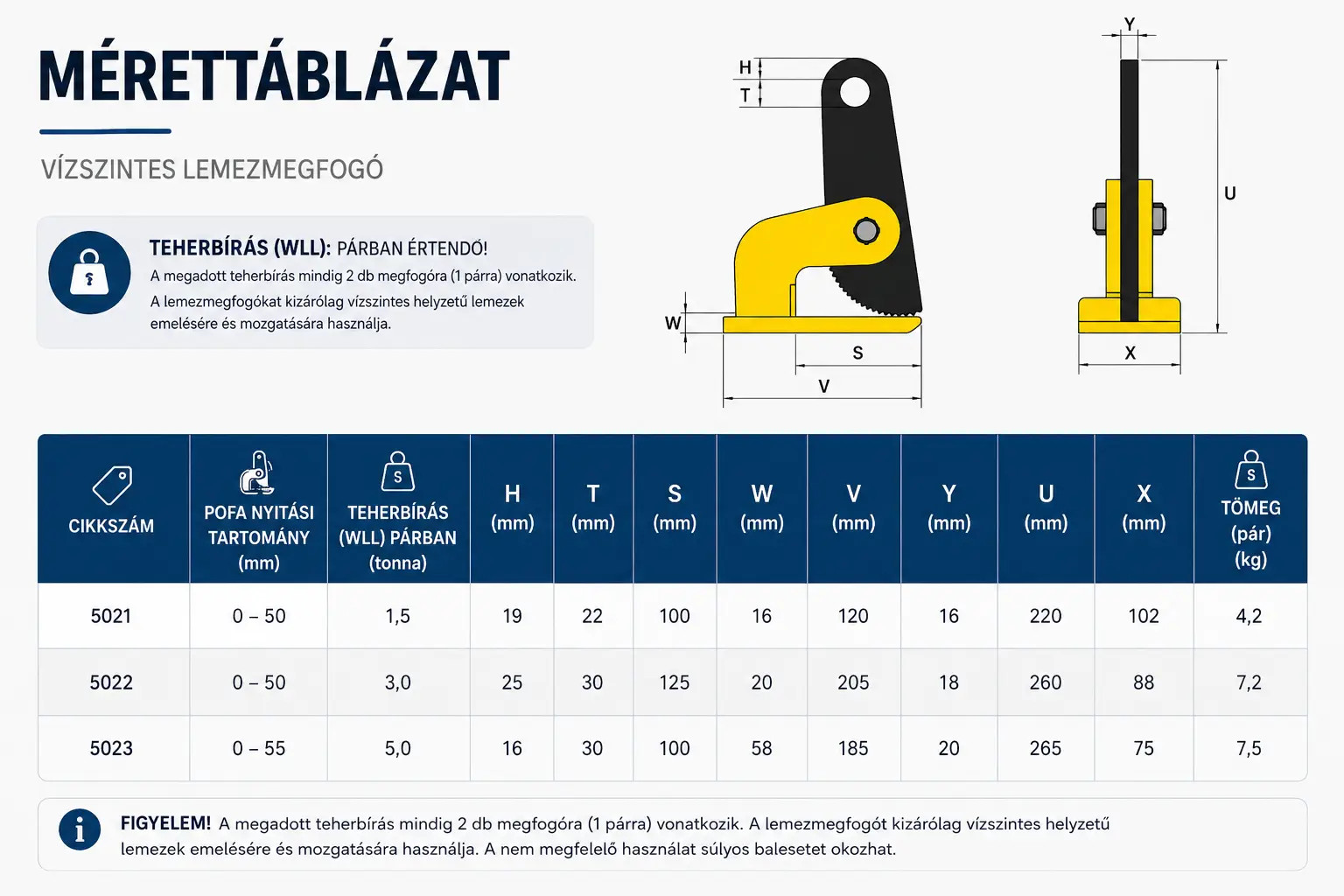

Milyen vastag lemezhez használható a lemezmegfogó?

Az emelendő lemez vastagságának minden esetben a kiválasztott lemezmegfogó megadott megfogási tartományán belül kell lennie. A tartománynál vékonyabb vagy vastagabb lemez emelésére a megfogót nem szabad használni.

Használható a vízszintes lemezmegfogó olajos vagy zsíros lemezen?

A megfogó fogazatának és a lemez érintkezési felületének tisztának, szennyeződéstől és zsírtól mentesnek kell lennie. A megfelelő súrlódás és biztonságos megfogás érdekében ezt minden emelés előtt ellenőrizni kell.

Mekkora lehet az emelendő acéllemez felületi keménysége?

A gyártói előírás szerint az emelendő lemez felületi keménysége nem haladhatja meg a 30 HRC értéket.

Használható egyszerre több pár vízszintes lemezmegfogó?

Igen. Több megfogópár egyidejű alkalmazásakor azonban célszerű emelő- vagy terítőgerendát használni, hogy a megfogókat ne érje kedvezőtlen oldalirányú terhelés, és a teher megfelelően oszoljon el az egyes megfogók között.
