Gerenda megfogó

A gerenda megfogó olyan emeléstechnikai eszköz, amely acél I-gerenda alsó övére rögzítve stabil függesztési pontot biztosít teher vagy emelőberendezés számára. Segítségével például láncos emelő függeszthető fel egy megfelelő teherbírású tartógerendára anélkül, hogy azon külön rögzítési pontot kellene kialakítani. A megfogó a csavarorsó segítségével a gerenda szélességéhez igazítható, majd a gerenda övére szorítható. A megfelelő méret kiválasztásakor egyaránt figyelembe kell venni a megfogó teherbírását és a gerenda övének szélességét, valamint azt is, hogy maga a tartószerkezet alkalmas legyen a fellépő terhelés biztonságos viselésére.

Hogyan működik a gerenda megfogó?

A gerenda megfogó az acél I-gerenda alsó övére rögzíthető, szélessége pedig a csavarorsó segítségével az adott gerendához igazítható. A meghúzás során a megfogó két oldala a gerenda övének széleit körülfogva rögzül, miközben az alsó részen található tengely szolgál a teher vagy az emelőberendezés csatlakoztatási pontjaként. A biztonságos használathoz fontos, hogy a megfogó pofái megfelelően illeszkedjenek a gerenda profiljához, és terhelés előtt a szerkezetet kézzel megfelelően meg kell húzni. Az emelőeszköz kampóját az alsó rögzítőtengely hornyolt középső részébe kell elhelyezni, hogy használat közben kontrollált helyzetben maradjon.

Hogyan válasszuk ki a megfelelő gerenda megfogót?

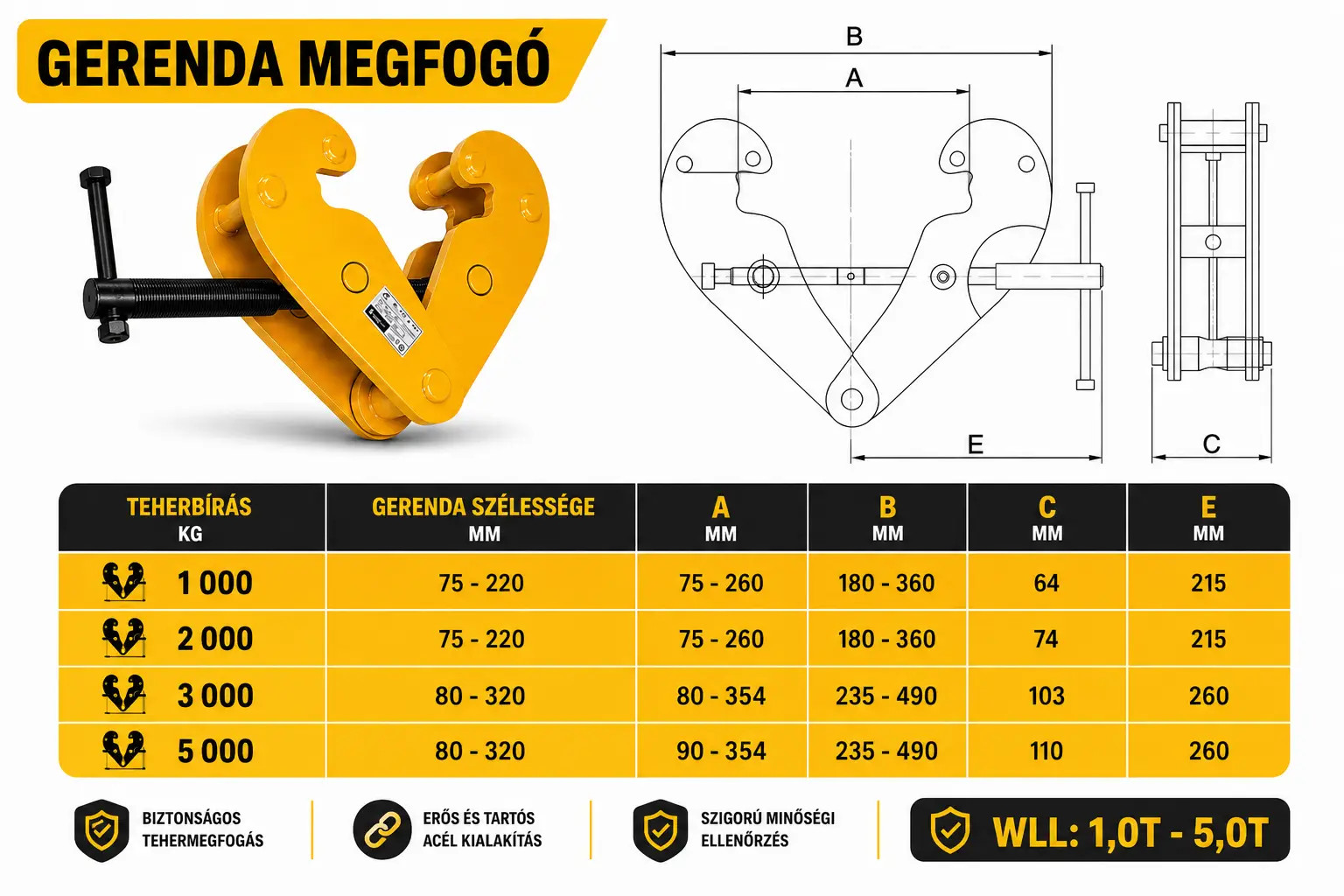

A megfelelő gerenda megfogó kiválasztásakor nemcsak a szükséges teherbírást, hanem annak a gerendának a méreteit is figyelembe kell venni, amelyre az eszközt felszereljük. Az 1 és 2 tonnás változatok 75–220 mm, míg a 3 és 5 tonnás kivitelek 80–320 mm szélességű I-gerendákhoz használhatók. Fontos továbbá, hogy maga a tartógerenda is megfelelő teherbírású, egyenes és sérülésmentes legyen, mivel a gerendacsipesz a terhelést ezen keresztül adja át a tartószerkezetnek. A választás során tehát a megfogó névleges teherbírását, befogási tartományát és a rendelkezésre álló gerenda jellemzőit együttesen kell figyelembe venni.

Mire kell figyelni a gerenda megfogó használatakor?

A gerenda megfogót minden használat előtt érdemes ellenőrizni, különös figyelmet fordítva az esetleges sérülésekre, deformációkra és a rögzítőelemek megfelelő állapotára. A gerendacsipeszt kizárólag ép, egyenes gerendára szabad felszerelni, amelynek felülete a rögzítés helyén tiszta, szennyeződéstől és zsírtól mentes. A megfogót a függesztett teher súlypontja fölött kell elhelyezni, a terhelést pedig lassan és egyenletesen kell felvenni, kerülve a teher lengését. Különösen fontos, hogy a gerenda megfogót ne érje oldalirányú terhelés, és a megengedett teherbírását semmilyen körülmények között ne lépjük túl.

Hogyan használható a gerenda megfogó láncos emelővel?

A gerenda megfogó praktikus megoldás lehet akkor, amikor egy I-gerendán ideiglenes vagy könnyen áthelyezhető függesztési pontot szeretnénk kialakítani egy láncos emelő számára. A gerendacsipesz felszerelése után az emelő kampója az alsó rögzítési ponthoz csatlakoztatható, így nincs szükség a gerenda fúrására, hegesztésére vagy más maradandó átalakítására. Fontos azonban, hogy az emelő kampója a rögzítőtengely megfelelő, középső részén helyezkedjen el, és használat közben ne tudjon oldalirányban elmozdulni. A gerenda megfogó és a hozzá csatlakoztatott emelőberendezés teherbírását mindig a teljes emelési feladat figyelembevételével kell megválasztani.

Gyakori kérdések a gerenda megfogókról

Milyen gerendára szerelhető fel a gerenda megfogó?

A gerenda megfogó acél I-gerenda alsó övére történő rögzítésre készült. Fontos, hogy a gerenda ép és egyenes legyen, a megfogó pofáinak kialakítása pedig megfelelően illeszkedjen a gerenda profiljához. A választott gerenda övszélességének minden esetben bele kell esnie az adott megfogó megengedett befogási tartományába.

Milyen teherbírású gerenda megfogót válasszak?

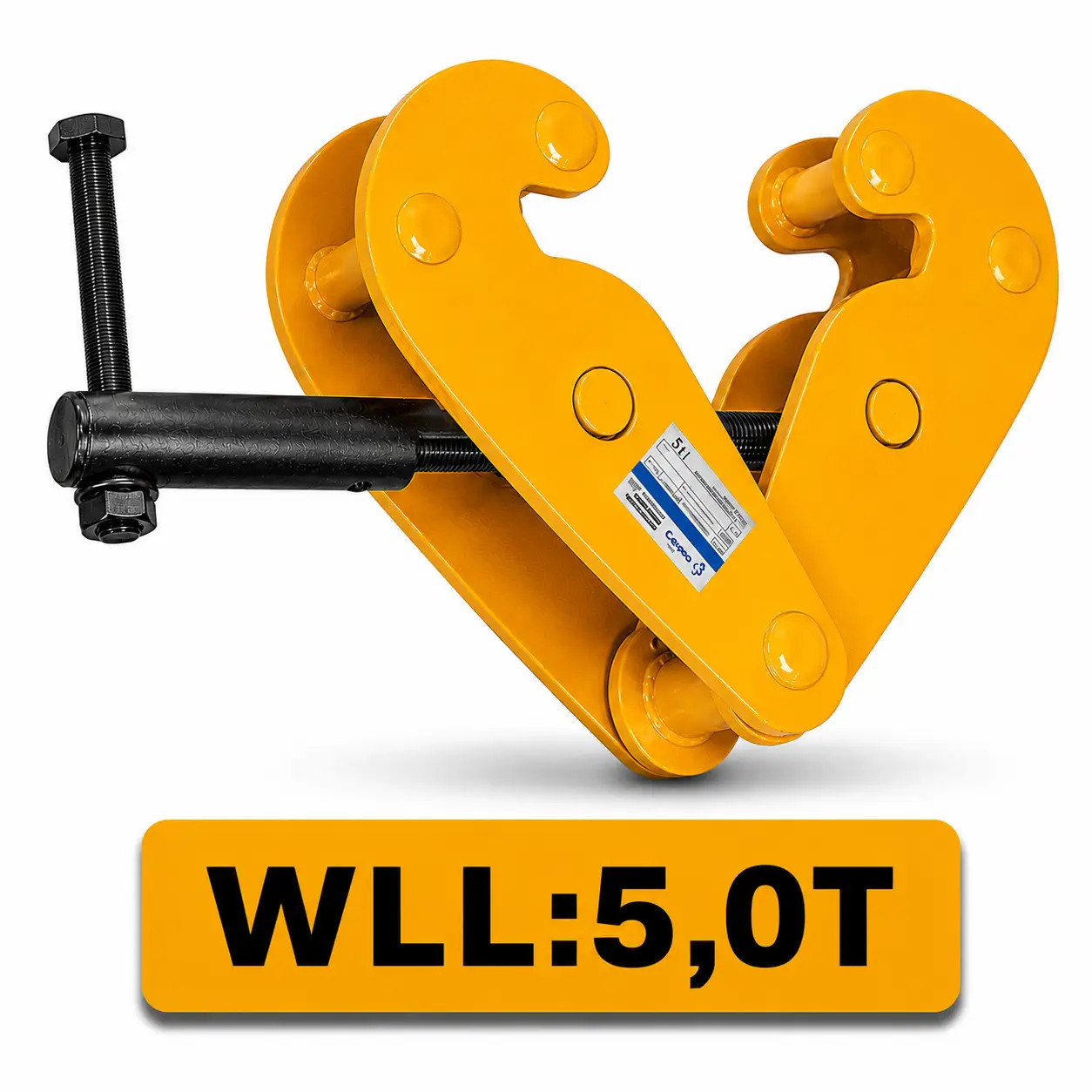

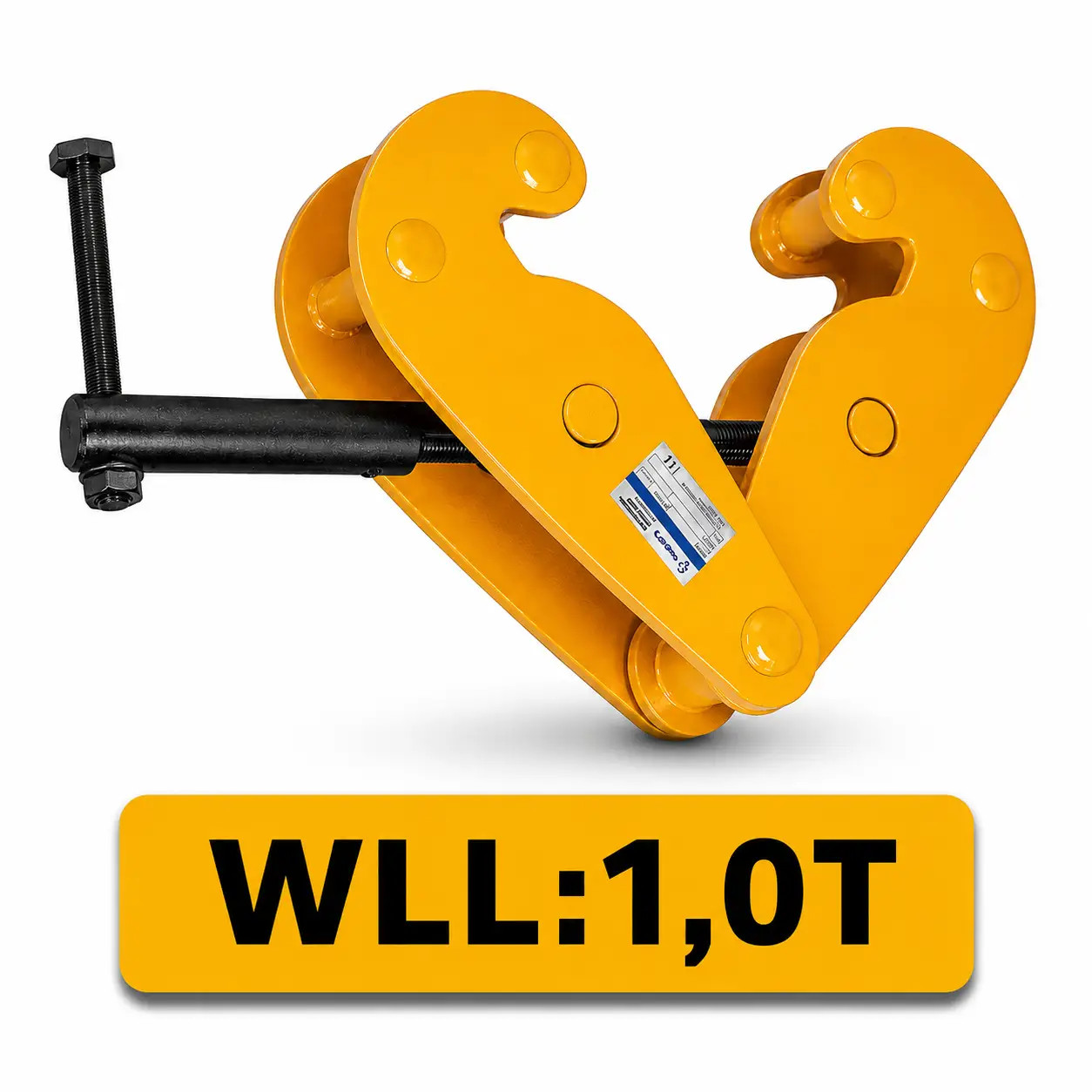

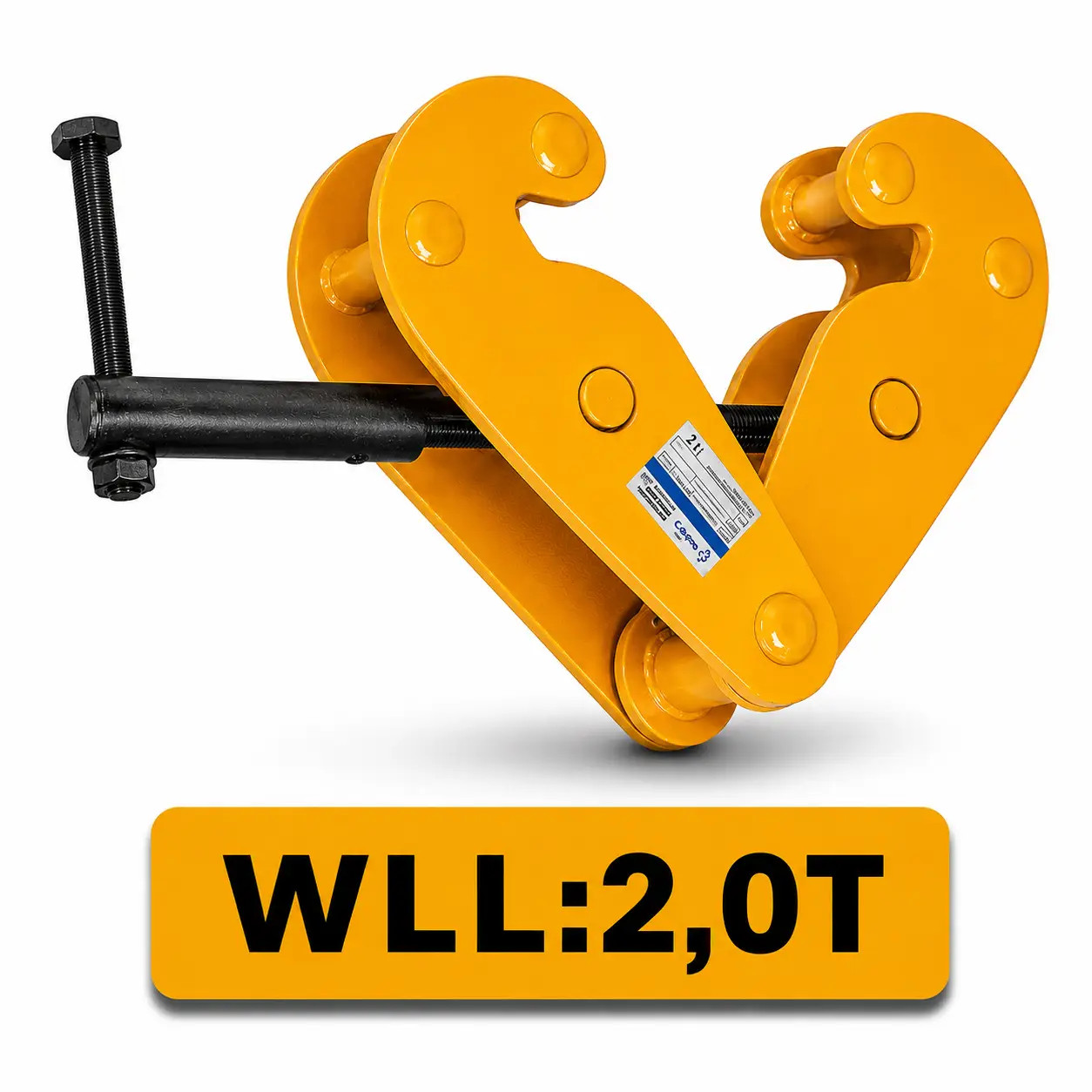

A gerendacsipesz megengedett teherbírása nem lehet kisebb a rá kerülő terhelésnél. Kínálatunkban 1, 2, 3 és 5 tonna teherbírású változatok találhatók, amelyek különböző gerendaszélességekhez használhatók. A teherbírás mellett ezért mindig ellenőrizni kell a befogási tartományt és a tartógerenda megfelelő teherbírását is.

Használható a gerenda megfogó láncos emelő felfüggesztésére?

Igen. A gerenda megfogó egyik rendeltetése, hogy megfelelő rögzítési pontot biztosítson emelőberendezés felfüggesztéséhez. A láncos emelő kampójának megfelelően kell illeszkednie a megfogó alsó rögzítőtengelyéhez, és használat közben kontrollált helyzetben kell maradnia.

Használható a gerenda megfogó magának a gerendának az emelésére is?

A gyártói útmutató szerint ez a típus gerenda emelésére is használható, azonban ilyenkor különös figyelmet kell fordítani a teher megfelelő egyensúlyára. Hosszú tárgyaknál a gyártó a megfogók páros használatát és terpesztőgerenda vagy hasonló megoldás alkalmazását javasolja az oldalirányú terhelés elkerülése érdekében.

Terhelhető oldalirányban a gerenda megfogó?

Nem. A gerenda megfogót nem szabad oldalirányú terhelésnek kitenni. A megfogót a függesztett vagy emelt teher súlypontja fölött kell elhelyezni, és arra is ügyelni kell, hogy a teher emelés közben ne lengjen.

Milyen gyakran kell ellenőrizni a gerenda megfogót?

A gerenda megfogót minden használat előtt ellenőrizni kell a látható sérülések szempontjából. Emellett a gyártói útmutató legalább évente egyszer – kedvezőtlen vagy intenzív üzemi körülmények között ennél gyakrabban – hozzáértő személy által végzett alapos, dokumentált felülvizsgálatot ír elő. A sérült, deformálódott vagy repedt eszközt azonnal ki kell vonni a használatból.
