Forgó emelőszem

A forgó emelőszem olyan menetes emelési pont, amely gépek, berendezések és acélszerkezetek biztonságos emeléséhez biztosít csatlakozási lehetőséget. A hagyományos, merev emelőszemekkel szemben a csapágyazott, elforduló kialakítás lehetővé teszi, hogy az emelőszem a terhelés irányához igazodjon, ezért különböző emelési helyzetekben is alkalmazható. A megfelelő típus kiválasztásakor a menetméret mellett a terhelés irányát és az ahhoz tartozó WLL teherbírást is figyelembe kell venni. Kínálatunkban M10–M30 menetméretű, Grade 80 minőségi osztályú forgó emelőszemek találhatók, többféle teherbírással.

Hogyan válassz megfelelő forgó emelőszemet?

A forgó emelőszem kiválasztásánál nem elegendő kizárólag a menetméretet figyelembe venni. Elsőként meg kell határozni a teher tömegét, az emelési pontok számát és azt, hogy az emelés során milyen irányból éri terhelés az egyes emelőszemeket. Ugyanazon menetméret esetében ugyanis a megengedett WLL teherbírás a terhelési irány és a függesztési konfiguráció függvényében változhat. Fontos továbbá, hogy a kiválasztott menet illeszkedjen a szerkezeten kialakított fogadó menethez, és maga a szerkezet is alkalmas legyen a fellépő erők biztonságos felvételére. Többpontos emelésnél az emelőágak dőlésszögét és a terhelés tényleges megoszlását is számításba kell venni, ezért a megfelelő forgó emelőszemet mindig a teljes emelési feladat alapján érdemes kiválasztani.

Miért előnyös a forgó kialakítás emelés közben?

A merev emelőszemekkel szemben a forgó emelőszem egyik legfontosabb előnye, hogy képes a húzás irányához igazodni. A csapágyazott kialakítás lehetővé teszi az emelőpont elfordulását, így a hozzá kapcsolódó lánc, kötél vagy más függesztőeszköz kedvezőbb helyzetben terhelheti az emelőszemet. Ennek különösen ferde húzásnál, többpontos függesztésnél vagy változó emelési irány esetén van jelentősége. A forgathatóság ugyanakkor nem jelenti azt, hogy az emelőszem minden irányban azonos teherbírással használható: mindig az adott terhelési helyzethez meghatározott WLL értéket kell figyelembe venni.

Milyen teherbírású forgó emelőszemet válassz?

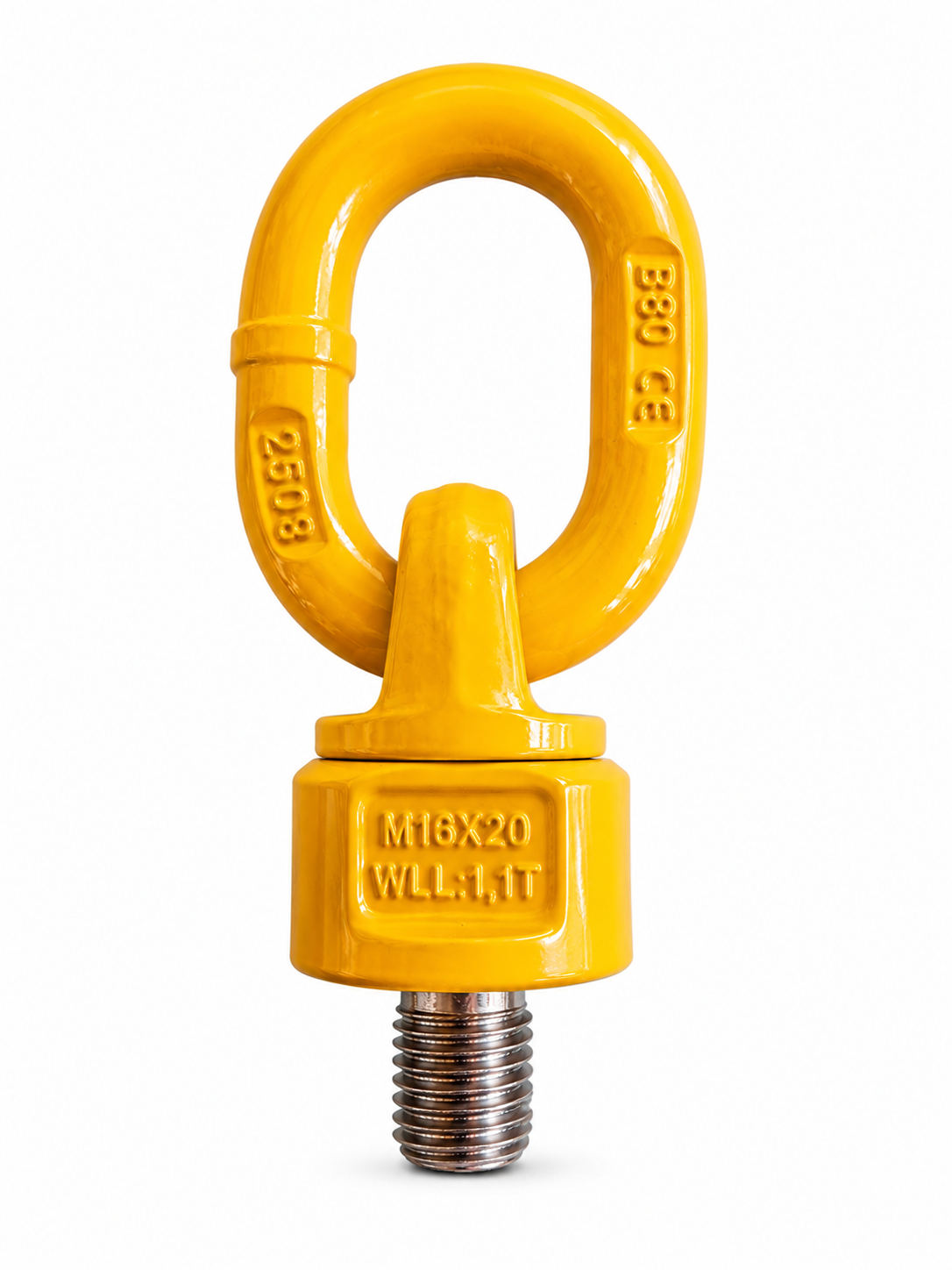

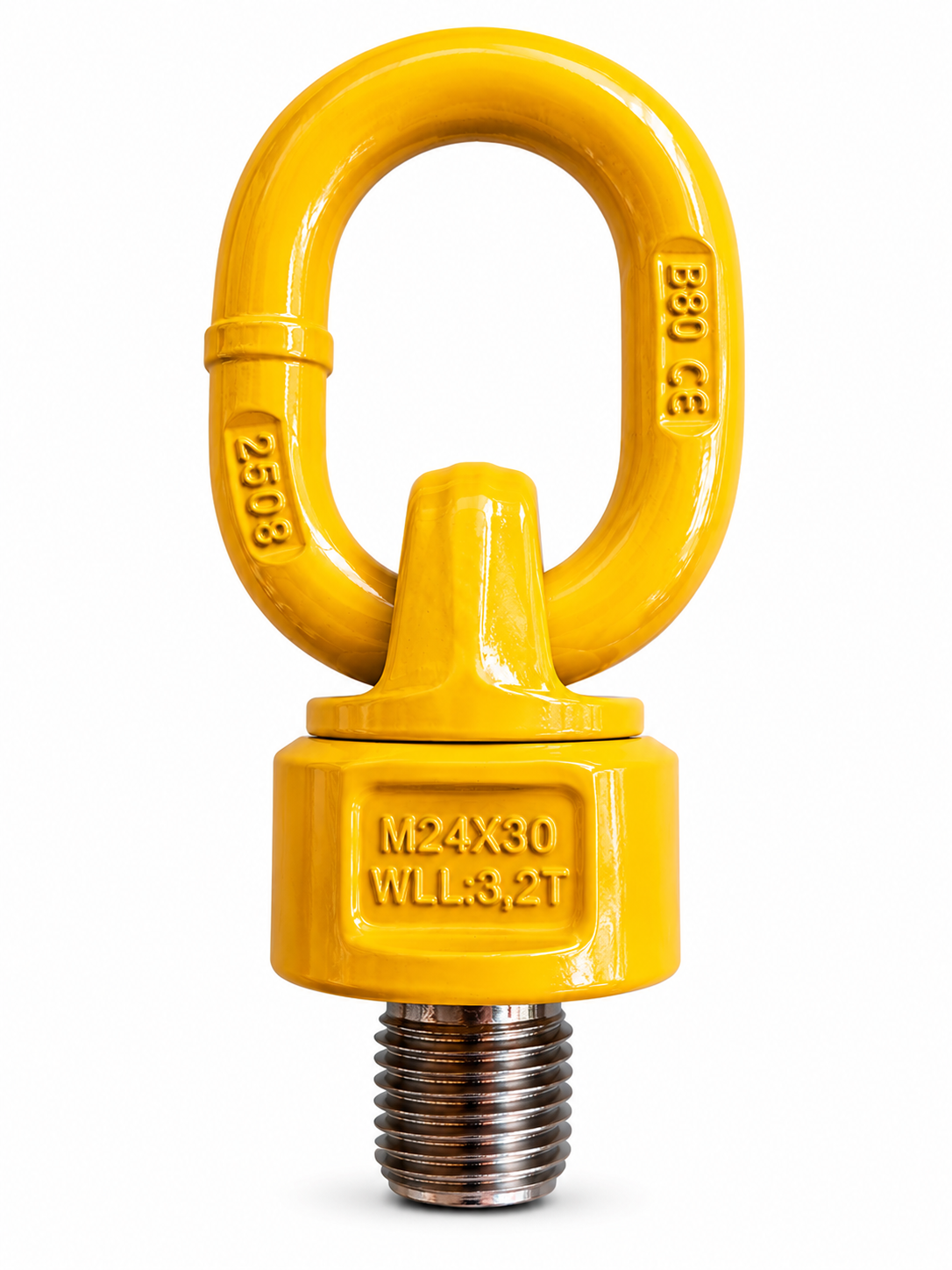

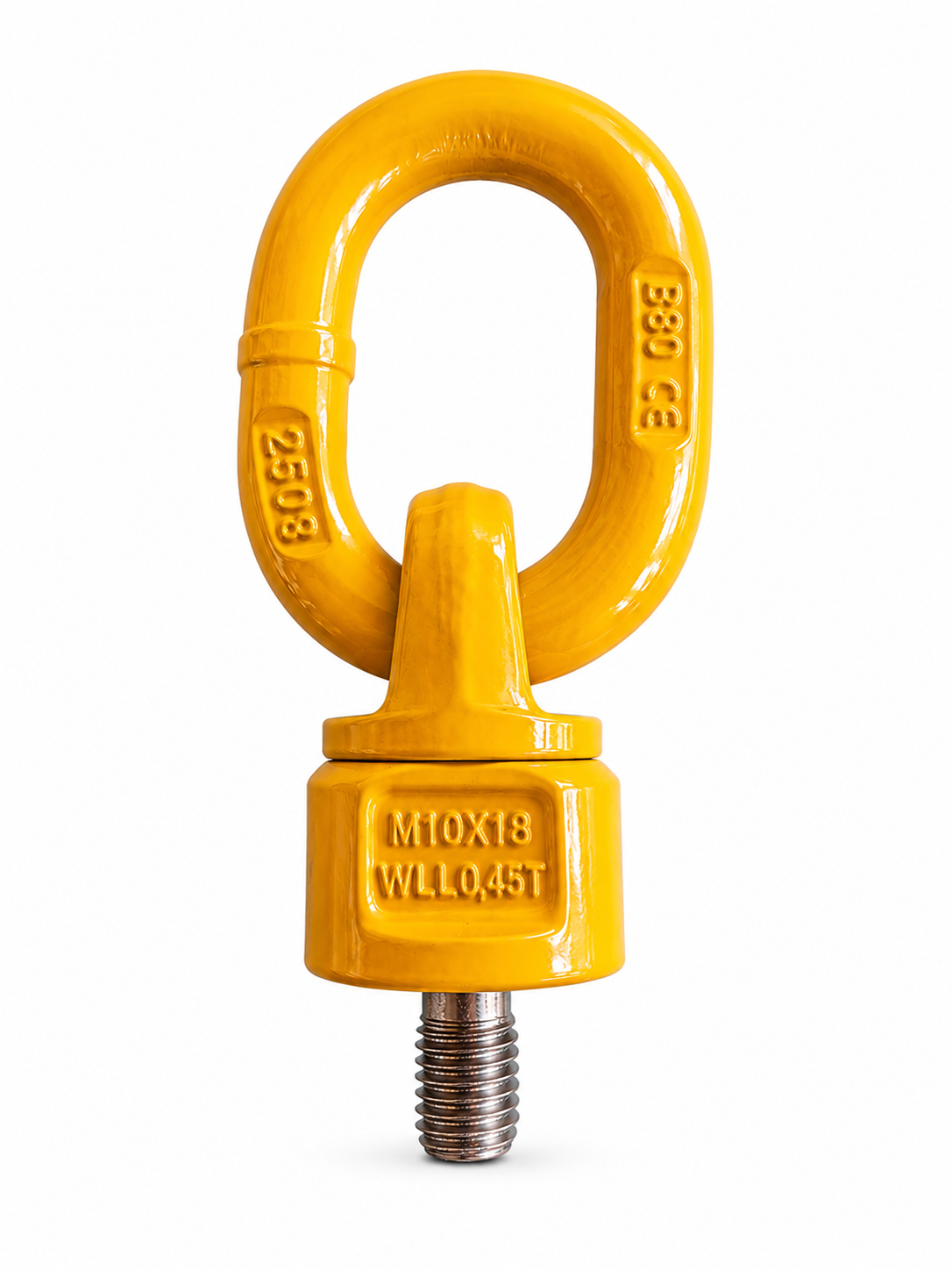

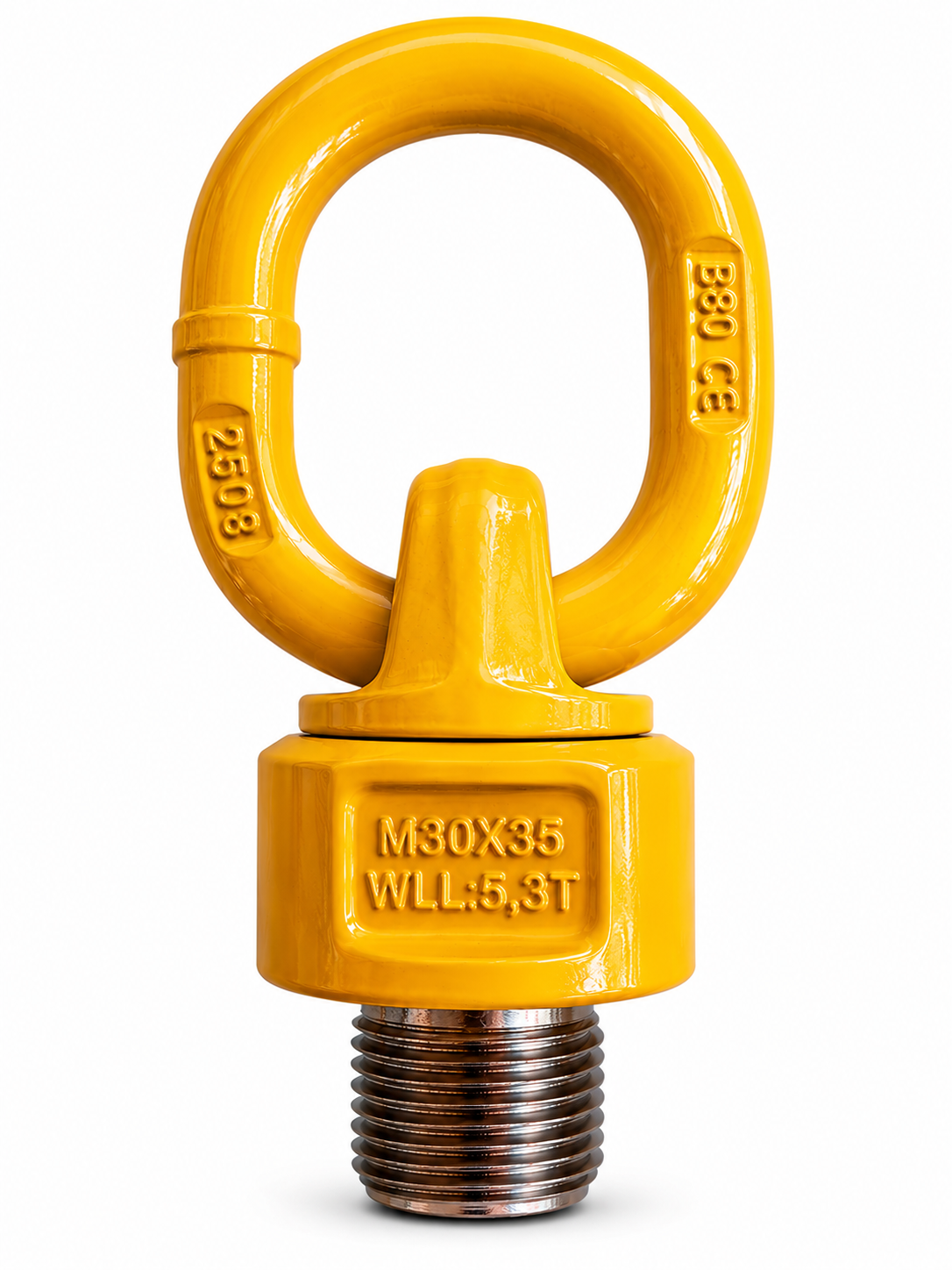

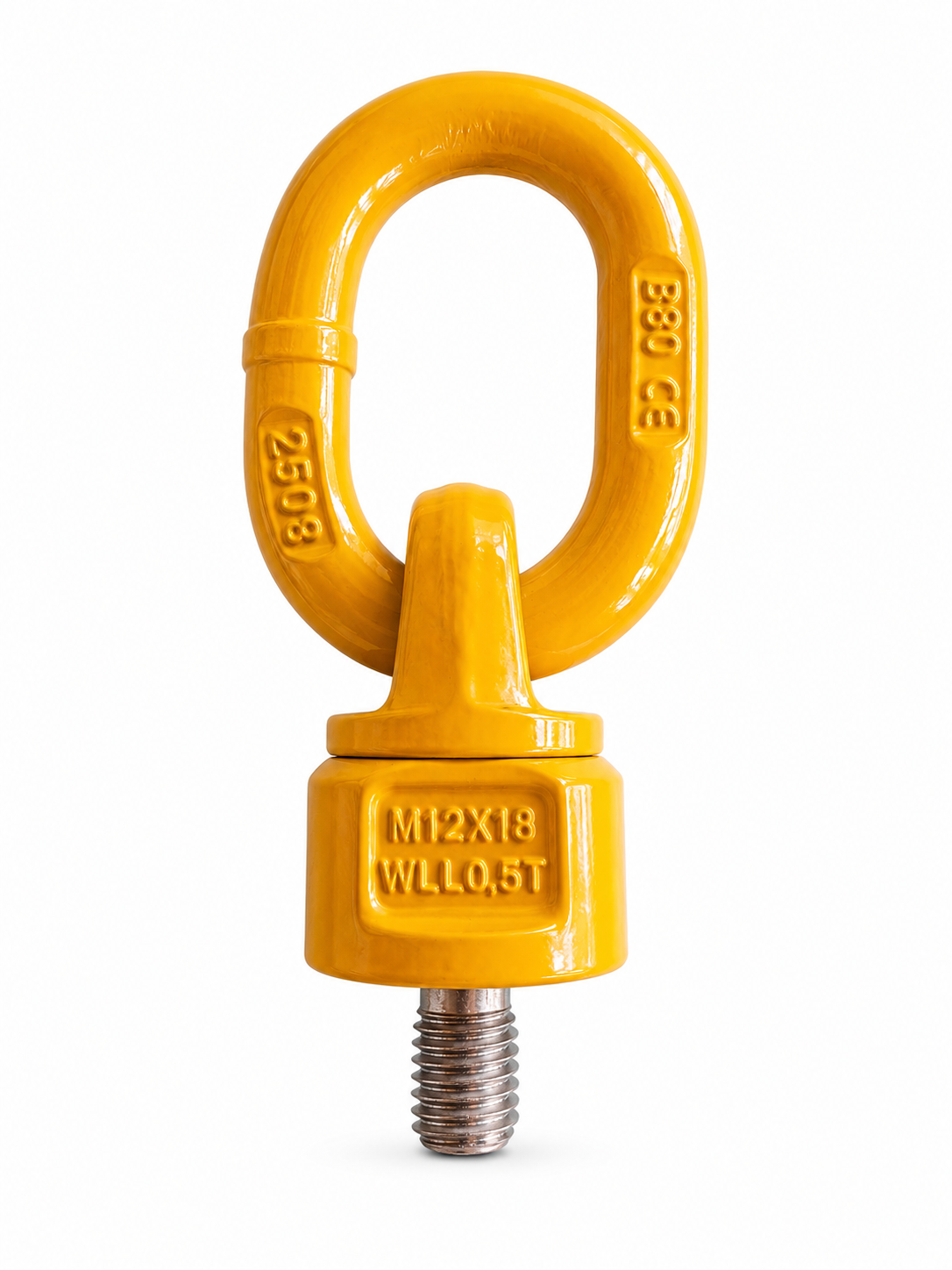

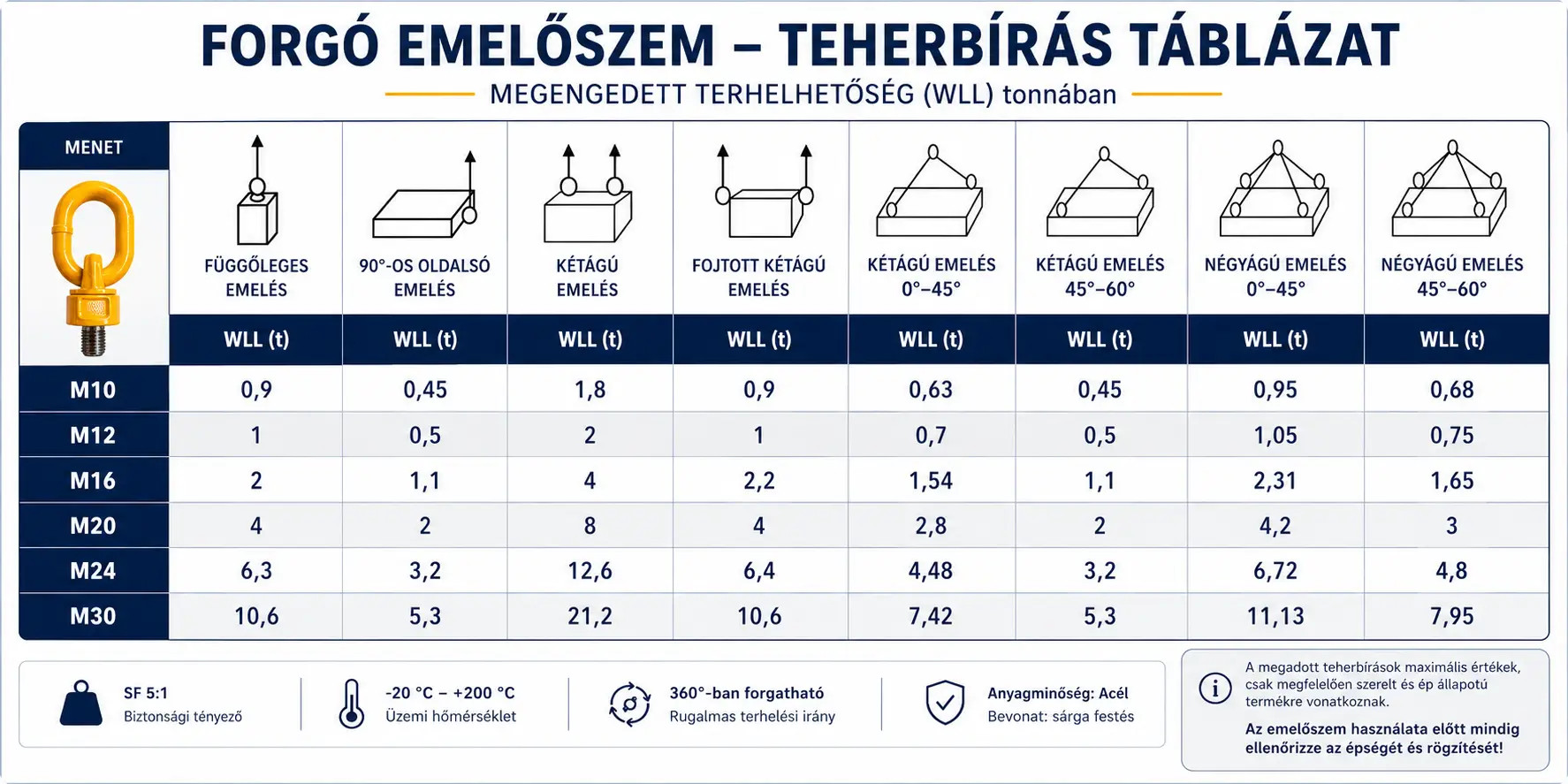

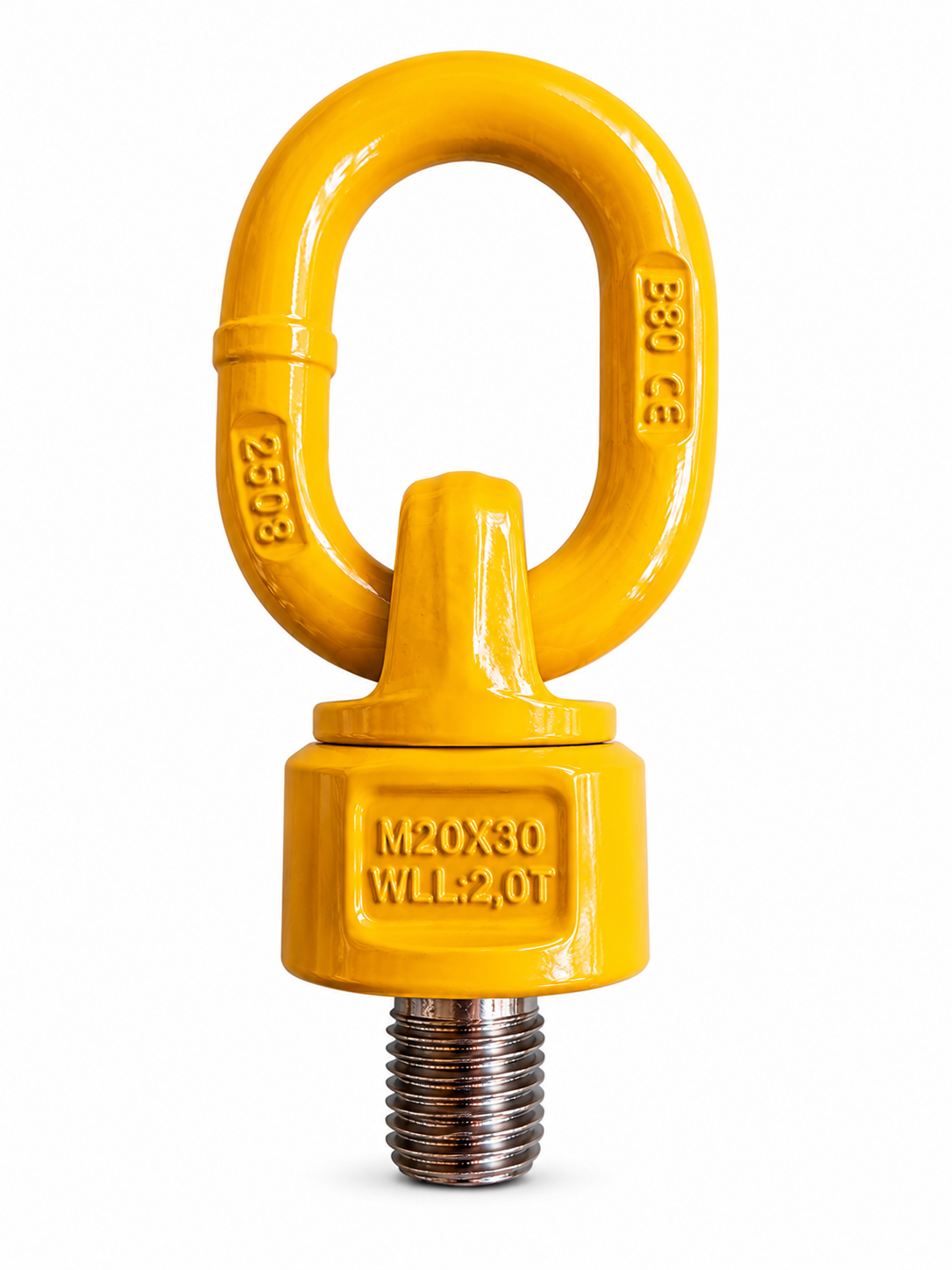

A megfelelő méret kiválasztását megkönnyíti, ha a menetméretet és a hozzá tartozó WLL értéket együtt vizsgáljuk. Termékeinknél a 90°-os terhelésre megadott teherbírás az M10-es változat 0,45 tonnájától az M30-as kivitel 5,3 tonnájáig terjed. Az M12-es forgó emelőszem 0,5 t, az M16-os 1,1 t, az M20-as 2,0 t, míg az M24-es 3,2 t WLL értékkel rendelkezik 90°-os terhelés esetén. Ezek az értékek azonban nem helyettesítik az emelési konfiguráció vizsgálatát: több emelőpont, ferde függesztés vagy eltérő terhelési irány esetén mindig az adott helyzethez tartozó megengedett teherbírásból kell kiindulni.

Mire kell figyelni a forgó emelőszem felszerelése és használata során?

A forgó emelőszem biztonságos használatának alapja a megfelelő rögzítés és a rendszeres ellenőrzés. A fogadó menetnek megfelelő méretűnek, kellő teherbírásúnak és sérülésmentesnek kell lennie, az emelőszem felfekvő részének pedig megfelelően kell illeszkednie a szerkezethez. Használat előtt ellenőrizni kell többek között a menet, az emelőszem és a forgó szerkezet állapotát, valamint azt, hogy az elforduló rész akadálymentesen mozog-e. Repedés, deformáció, jelentős kopás, korrózió vagy sérült menet esetén az emelőpontot nem szabad tovább használni. Az emelés megkezdése előtt arról is meg kell győződni, hogy a csatlakozó függesztőeszköz megfelelően helyezkedik el az emelőszemben.

Milyen emeléstechnikai eszközökkel használható együtt a forgó emelőszem?

A forgó emelőszem a teljes emelési rendszer egyik csatlakozási pontja, ezért a hozzá kapcsolódó eszközök kiválasztása ugyanolyan fontos, mint maga az emelőpont. A feladattól függően láncfüggeszték, emelőheveder vagy körkötél is használható a teher függesztésére, míg bizonyos összeállításoknál megfelelő sekli biztosíthatja az elemek közötti kapcsolatot. Ha a szerkezeten nem menetes, hanem tartósan rögzített emelési pont kialakítása szükséges, a hegeszthető emelőszem jelenthet alternatív megoldást. A teljes emelési rendszer összeállításakor minden elem teherbírását, csatlakoztathatóságát és az alkalmazott függesztési módot együttesen kell figyelembe venni.

Gyakran ismételt kérdések a forgó emelőszemekről

Mi a különbség a forgó és a hagyományos emelőszem között?

A hagyományos emelőszem rögzített kialakítású, míg a forgó emelőszem képes a terhelés irányához igazodni. Ez különösen ferde húzásnál és összetettebb függesztési helyzetekben jelent előnyt.

Mit jelent a WLL a forgó emelőszemen?

A WLL (Working Load Limit) az adott feltételek mellett megengedett munkaterhelést jelenti. A teherbírás függhet a terhelés irányától és az emelési konfigurációtól, ezért nem minden helyzetben azonos.

Használható oldalirányú terheléshez a forgó emelőszem?

Igen, a forgó kialakítás különböző terhelési irányokhoz is alkalmazható, azonban mindig az adott irányhoz tartozó WLL értéket kell figyelembe venni. Termékoldalainkon a fő teherbírási értéket 90°-os terhelésre adjuk meg.

Hogyan válasszam ki a megfelelő menetméretet?

A menetméretnek pontosan illeszkednie kell a teher megfelelően kialakított fogadó menetéhez. A választásnál azonban a menetméret mellett a szükséges teherbírást is ellenőrizni kell, mivel önmagában az M10, M16 vagy M30 jelölés nem határozza meg az emelőpont alkalmazhatóságát.

Mit jelent a 4:1 biztonsági tényező?

A 4:1 biztonsági tényező a megengedett munkaterhelés és a konstrukcióhoz meghatározott minimális szakítóterhelés közötti biztonsági tartalékot fejezi ki. Nem jelenti azt, hogy a feltüntetett WLL négyszeresével szabad terhelni az emelőszemet.

Mikor kell cserélni a forgó emelőszemet?

Repedés, deformáció, jelentős kopás, sérült menet, erős korrózió vagy a forgó mechanizmus rendellenes működése esetén az emelőszemet nem szabad tovább használni. Az emelési pontok állapotát használat előtt is ellenőrizni kell.
