Forgó emelőszem M20

Mikor lehet jó választás az M20 forgó emelőszem?

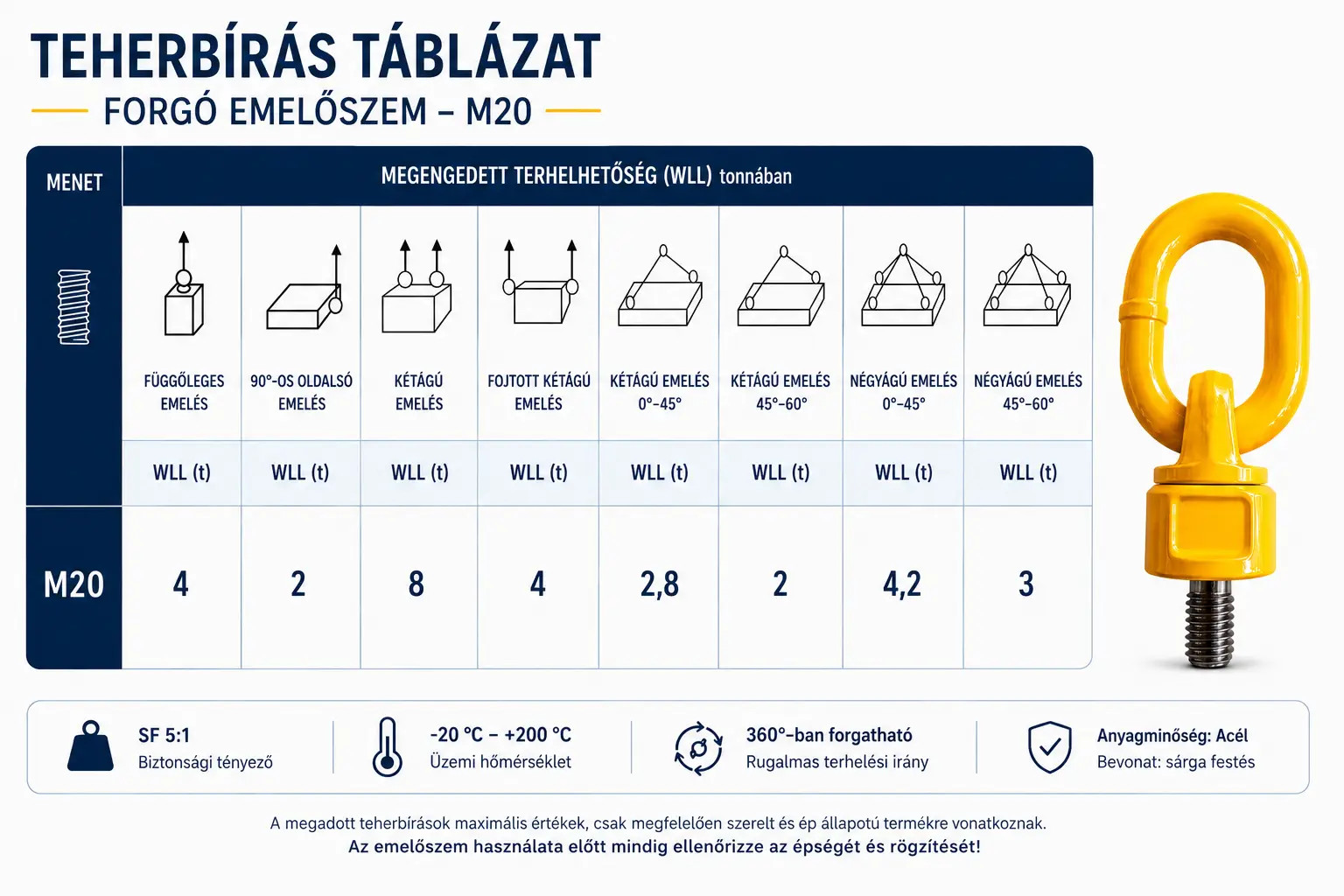

Az M20 forgó emelőszem olyan nagyobb teherbírású menetes emelési pont, amely gépek, berendezések, acélszerkezetek és nehezebb szerkezeti egységek emelésénél alkalmazható. Az M20-as változat megengedett munkaterhelése 90°-os terhelés esetén 2,0 tonna, így már jelentősebb tömegű terhek emelési rendszerébe is beilleszthető. A csapágyazott, elforduló kialakítás lehetővé teszi, hogy az emelőszem a húzás irányához igazodjon, ami különösen hasznos lehet olyan emelési helyzetekben, ahol a függesztőeszköz nem függőlegesen terheli az emelési pontot. A Grade 80 minőségi osztályú emelőszem megfelelően kialakított M20-as menetes rögzítési pontba szerelhető. A kiválasztás során ugyanakkor nemcsak a 2 tonnás WLL értéket, hanem az emelés irányát és a teljes függesztési konfigurációt is figyelembe kell venni.

Miért előnyös a többpontos emelés megfelelően elhelyezett emelőszemekkel?

Nagyobb vagy szabálytalan alakú terhek mozgatásakor gyakran nem egyetlen, hanem több emelési pont között kell elosztani a terhelést. Az M20 forgó emelőszem ilyen összeállítások részeként is alkalmazható, amennyiben az egyes emelőpontok elhelyezése és teherbírása megfelel az adott emelési feladatnak. Többpontos függesztésnél azonban nem helyes egyszerűen összeadni az emelőszemek névleges WLL értékét: figyelembe kell venni az emelőágak dőlésszögét, a teher súlypontját és a terhelés tényleges megoszlását is. Kedvezőtlen súlyponthelyzet esetén ugyanis az egyik emelőpont nagyobb terhelést kaphat a többinél. A forgó kialakítás előnye ilyen esetben, hogy az emelőszem képes a hozzá csatlakozó függesztőeszköz húzási irányához igazodni.

Hogyan befolyásolja az emelőágak dőlésszöge a terhelést?

Többágú függesztésnél az emelőpontokra jutó erő jelentősen függ az emelőágak dőlésszögétől. Ahogy az ágak egyre jobban eltérnek a függőlegestől, úgy növekszik az egyes ágakban és az emelési pontokon ébredő terhelés, ezért ugyanaz a rakomány kedvezőtlenebb szög mellett nagyobb igénybevételt okozhat. Emiatt az M20 forgó emelőszem 2,0 tonnás, 90°-os WLL értéke önmagában nem elegendő egy többágú emelés megtervezéséhez. Figyelembe kell venni a függesztés geometriáját, az alkalmazott emelőeszköz teherbírását és a terhelés eloszlását is. A megfelelő emelési konfiguráció megválasztása ezért legalább olyan fontos, mint az egyes emelőelemek névleges teherbírása.

Milyen emeléstechnikai eszközök használhatók az M20 forgó emelőszem környezetében?

Nagyobb tömegű szerkezetek emelésénél az emelőpont mellett a teher biztonságos megfogására és függesztésére szolgáló eszközöket is az adott feladathoz kell kiválasztani. Az M20 forgó emelőszem például megfelelő körkötéllel vagy más függesztőeszközzel kialakított rendszer része lehet, míg ferromágneses acélanyagok bizonyos mozgatási feladatainál az emelőmágnes jelenthet eltérő megfogási megoldást. A gépek és szerkezetek emelésére használt valamennyi emelőeszköz esetében alapvető szempont a megfelelő teherbírás és az adott felhasználási mód figyelembevétele. Ha pedig a 2,0 tonnás WLL már nem elegendő, a termékcsalád következő lépcsőjét az M24 forgó emelőszem jelenti 3,2 tonnás, 90°-os teherbírással.
