Szemes horgok

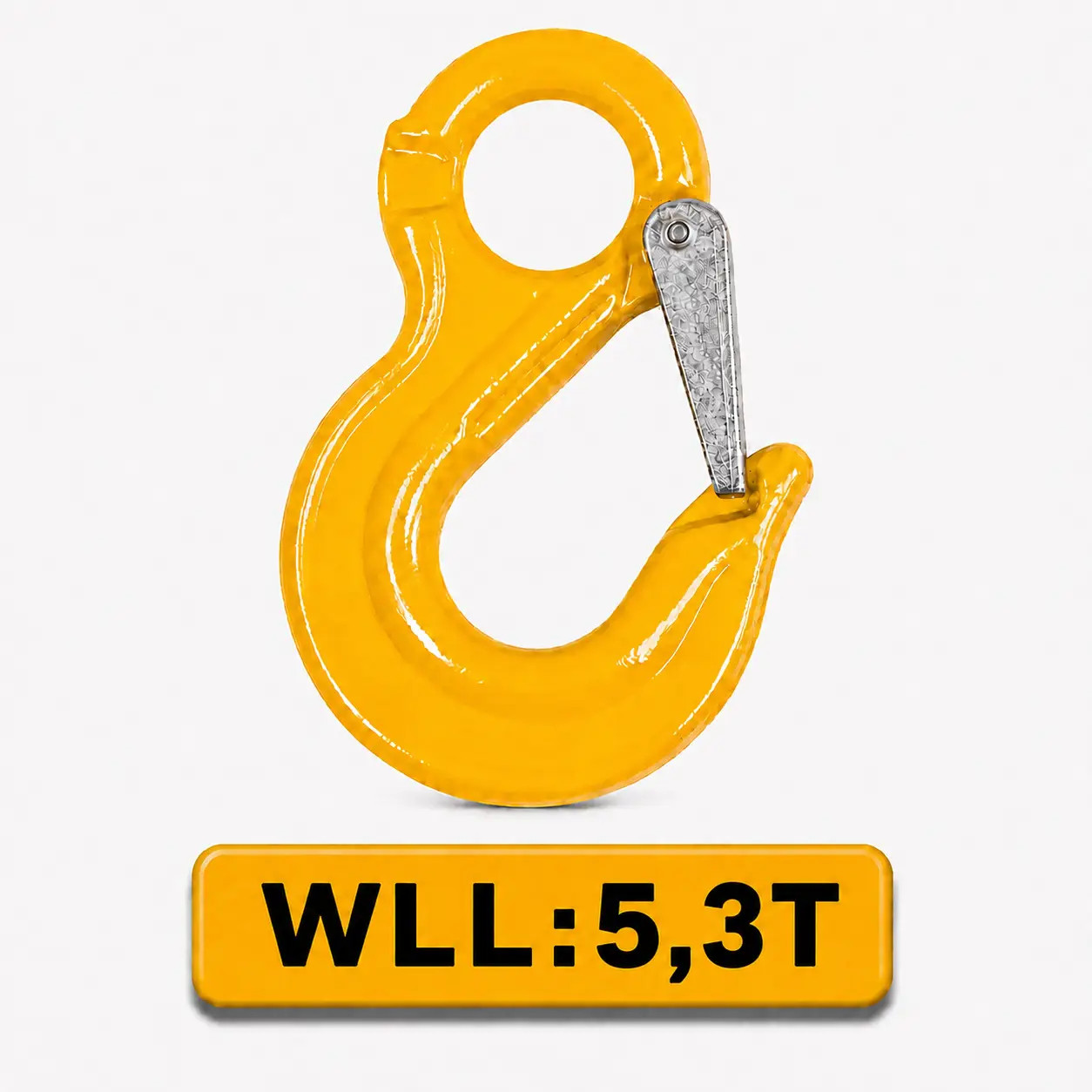

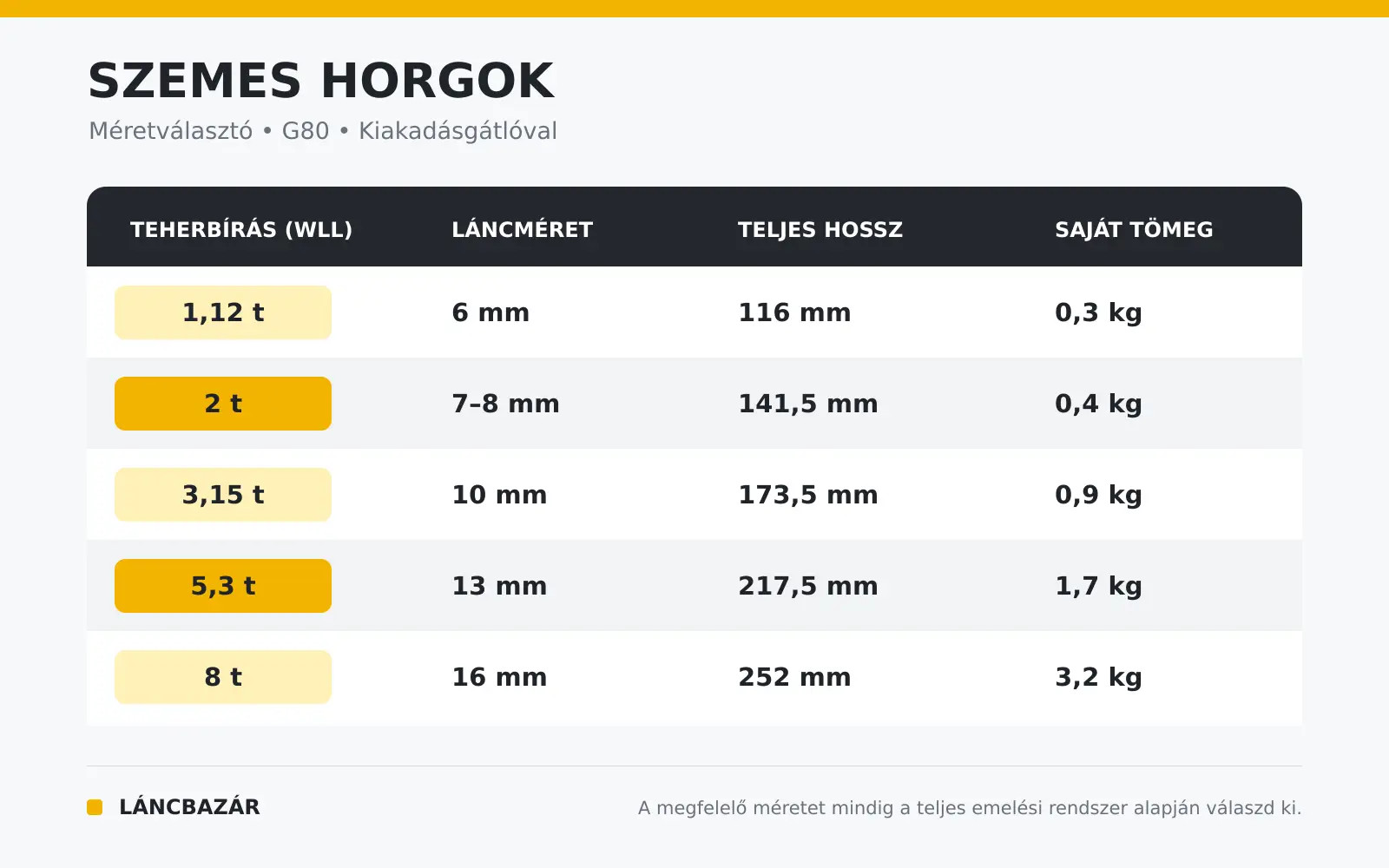

A szemes horog olyan emelőlánc-szerelvény, amelynek felső részén zárt csatlakozószem, alsó részén pedig a teher emelési pontjának fogadására kialakított horogöböl található. A felső szem megfelelő összekötőelem segítségével kapcsolható az emelőlánchoz, ezért a szemes horog különböző felépítésű láncfüggesztékek végszerelvényeként használható. Rugós kiakadásgátlója segít megakadályozni, hogy a horogba helyezett elem a lánc meglazulásakor véletlenül kicsússzon. Kínálatunkban G80 minőségi osztályú szemes horgok találhatók 1,12–8 tonna teherbírással, 6–16 mm-es emelőláncokhoz.

Melyik szemes horgot válasszam?

A megfelelő szemes horog kiválasztásakor nemcsak az emelendő teher tömegét, hanem a láncfüggesztékben használt emelőlánc átmérőjét is figyelembe kell venni. A horognak, a láncnak és az összekötőelemnek egymással kompatibilis méretű, minőségi osztályú és teherbírású rendszerbe kell illeszkednie. Meglévő láncfüggeszték horogcseréjénél ezért először a láncméretet és az alkatrészek jelöléseit érdemes ellenőrizni. Új függeszték összeállításakor azt is számításba kell venni, hogy a teljes emelőeszköz megengedett terhelését az ágszám, a függesztési szög és a rendszer legkisebb teherbírású eleme együttesen határozza meg.

A feltüntetett WLL-érték az adott horog legnagyobb megengedett munkaterhelését jelöli szabályos használati körülmények között. Új függeszték összeállításakor azt is figyelembe kell venni, hogy a teljes emelőeszköz megengedett terhelését az ágszám, a függesztési szög és a rendszer legkisebb teherbírású eleme együttesen határozza meg.

Hogyan építhető be a szemes horog az emelőláncba?

A szemes horog nem közvetlenül kapcsolódik az emelőlánc utolsó láncszeméhez, hanem megfelelő méretű G80 összekötőelem segítségével építhető be a láncágba. Az összekötőelemnek egyszerre kell illeszkednie a horog felső szeméhez és az alkalmazott lánc névleges átmérőjéhez. Nem elegendő azonban csak a fizikai méretet ellenőrizni: a láncnak, a horognak és a kapcsolóelemnek minőségi osztály és teherbírás szempontjából is kompatibilisnek kell lennie. Az összeszerelést hozzáértő személynek kell elvégeznie, majd ellenőrizni kell valamennyi alkatrész megfelelő elhelyezkedését és működését. Ha nem különálló alkatrészre, hanem teljes emelőeszközre van szükség, az egy- és többágú láncfüggesztékek kész vagy egyedi összeállításban is választhatók.

Hogyan használható helyesen a szemes horog?

Emelés közben a terhelésnek a szemes horog hossztengelyében kell hatnia, a teher emelési pontjának vagy kapcsolóelemének pedig a horogöböl íves részének közepén kell felfeküdnie. A horogcsúcs, a horog oldala és a rugós kiakadásgátló nem terhelhető. Arra is ügyelni kell, hogy a behelyezett elem szabadon elférjen a horogöbölben, és ne ékelődjön be a horog nyílásába. Az emelést lassú előfeszítéssel érdemes megkezdeni, majd ellenőrizni kell a horog megfelelő beállását és a kiakadásgátló teljes záródását. A terméket nem szabad rántó, ütő vagy lengő terhelésnek kitenni, és a rajta feltüntetett WLL-értéket semmilyen körülmények között nem szabad túllépni.

Ellenőrzés, karbantartás és selejtezési jelek

A szemes horgot minden használat előtt meg kell vizsgálni, és ellenőrizni kell a horogtest, a csatlakozószem, valamint a rugós kiakadásgátló állapotát. Repedés, bevágódás, jelentős kopás, erős korrózió vagy maradandó alakváltozás esetén a terméket ki kell vonni a használatból. Túlterhelésre utalhat a horog nyílásának észrevehető növekedése, de a hiányzó vagy nehezen olvasható azonosító és WLL-jelölés szintén kizáró ok. A hibás kiakadásgátló cserélhető lehet, a deformálódott horogtestet azonban nem szabad egyengetéssel, hegesztéssel vagy hőkezeléssel javítani. A horgot rendszeresen meg kell tisztítani, nedves környezetben történő használat után meg kell szárítani, tároláskor pedig védeni kell a korróziótól. A gyártói előírás szerinti éves ellenőrzés mellett az emelőeszköz-vizsgálatok során előforduló tipikus hibákról és selejtezési okokról részletes útmutató is olvasható oldalunkon.

Használható-e a szemes horog magas hőmérsékleten?

A G80 szemes horgok –40 és +200 °C között a teljes névleges teherbírásukkal használhatók. 201 és 300 °C közötti hőmérsékleten a megengedett munkaterhelést a feltüntetett WLL 90%-ára, 301 és 400 °C között pedig annak 75%-ára kell csökkenteni. A 400 °C feletti használat nem megengedett. Magas hőmérsékletű környezetben nemcsak a horog, hanem a láncfüggeszték valamennyi alkatrészének hőmérsékleti korlátozását figyelembe kell venni. Ha a horgon túlzott felmelegedésre utaló elszíneződés vagy más elváltozás látható, a terméket ki kell vonni a használatból, és hozzáértő személlyel meg kell vizsgáltatni.

Szemes, villás vagy önzáró horog?

A megfelelő horogtípus kiválasztásakor nemcsak a teherbírást, hanem a lánchoz történő csatlakozás módját és az elvárt zárási biztonságot is figyelembe kell venni.

• A szemes horog felső csatlakozószemmel rendelkezik, ezért megfelelő összekötőelem segítségével építhető be az emelőláncba. Előnye a sokoldalú, moduláris felhasználhatóság.
• A villás horog közvetlenül, csapszeges villás csatlakozással szerelhető a megfelelő méretű emelőláncra, így nincs szükség külön összekötőelemre.
• Az önzáró szemes horog szintén összekötőelemmel kapcsolható a lánchoz, de önzáró kialakítása fokozott védelmet biztosít a horog véletlen kinyílásával szemben.

A hagyományos szemes horog általános láncfüggesztékekhez egyszerű és gazdaságos megoldás, míg az önzáró változat olyan feladatoknál lehet előnyös, ahol fontosabb a zárt horogkialakítás. A villás horog akkor praktikus, ha a végszerelvényt közvetlenül a láncágra szeretnénk felszerelni. Mindhárom esetben alapvető követelmény a láncméret, a minőségi osztály és a névleges teherbírás megfelelő összehangolása.

Gyakori kérdések a szemes horgokról

Milyen láncmérethez válasszak szemes horgot?

A horgot mindig a gyártó által meghatározott láncmérethez kell kiválasztani. A láncnak, a horognak és az összekötőelemnek méretben, teherbírásban és minőségi osztályban is kompatibilisnek kell lennie.

Mit jelent a horgon feltüntetett WLL-érték?

A WLL a horog legnagyobb megengedett munkaterhelését jelöli szabályos használati körülmények között. Ez az érték nem léphető túl, a 4:1 biztonsági tényező pedig nem használható fel többlet-teherbírásként.

Terhelhető a rugós kiakadásgátló?

Nem. A kiakadásgátló nem teherviselő alkatrész; feladata a horogba helyezett elem véletlen kicsúszásának megakadályozása. A terhelésnek mindig a horogöböl közepére kell jutnia.

Cserélhető a kiakadásgátló?

Igen, a sérült kiakadásgátló megfelelő pótalkatrésszel cserélhető. A cseredarabot a horog mérete és gyártási jelölése alapján kell azonosítani, a javítást pedig hozzáértő személy végezheti el.

Használható a szemes horog önálló emelőeszközként?

Nem. A szemes horog láncfüggesztékbe beépíthető alkatrész, amelyet megfelelő összekötőelemmel és kompatibilis emelőlánccal együtt kell alkalmazni.

Milyen gyakran kell ellenőrizni a szemes horgot?

A horgot minden használat előtt szemrevételezéssel ellenőrizni kell. A gyártói előírás szerint legalább évente hozzáértő személy által végzett vizsgálat szükséges, intenzív vagy kedvezőtlen körülmények közötti használat esetén pedig ennél gyakoribb ellenőrzés indokolt.
