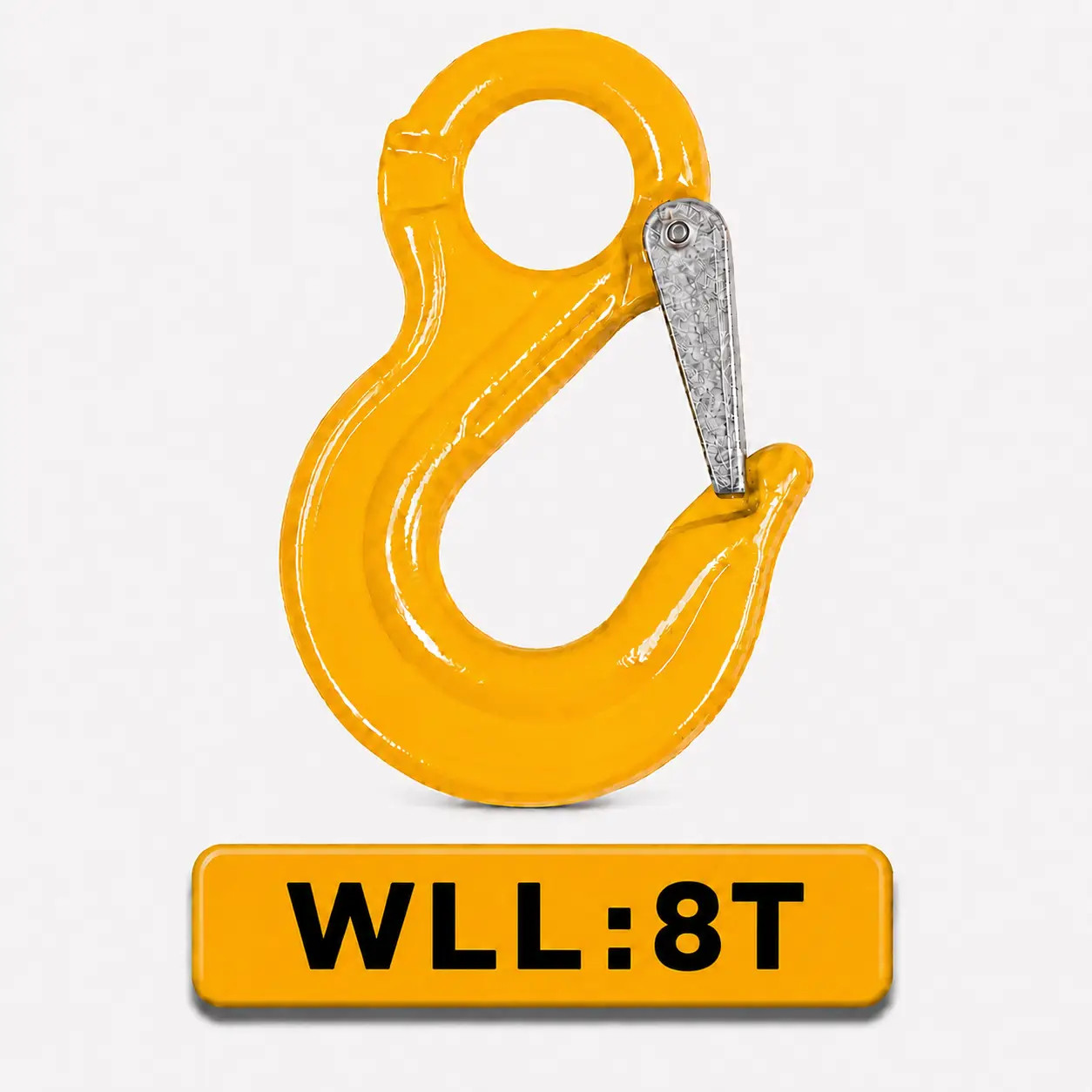

Szemes horog 8t 16 mm-es G80 emelőlánchoz
A szemes horog 8t teherbírással 16 mm-es, G80 minőségi osztályú emelőláncokhoz tervezett nagy teherbírású végszerelvény. A termék nem önálló emelőeszköz, hanem megfelelően összeállított és azonosított láncfüggeszték részeként használható. Felső szeme a hozzá illeszkedő G80 összekötőelem segítségével kapcsolható a láncághoz, a horogöböl pedig a teher megfelelő emelési pontjának fogadására szolgál. A rugós kiakadásgátló csökkenti a csatlakoztatott elem véletlen kicsúszásának veszélyét. Az EN 1677-2 szabvány szerinti horog beépítésekor ügyelni kell arra, hogy minden felhasznált láncalkatrész mérete, minőségi osztálya és teherbírása összhangban legyen.

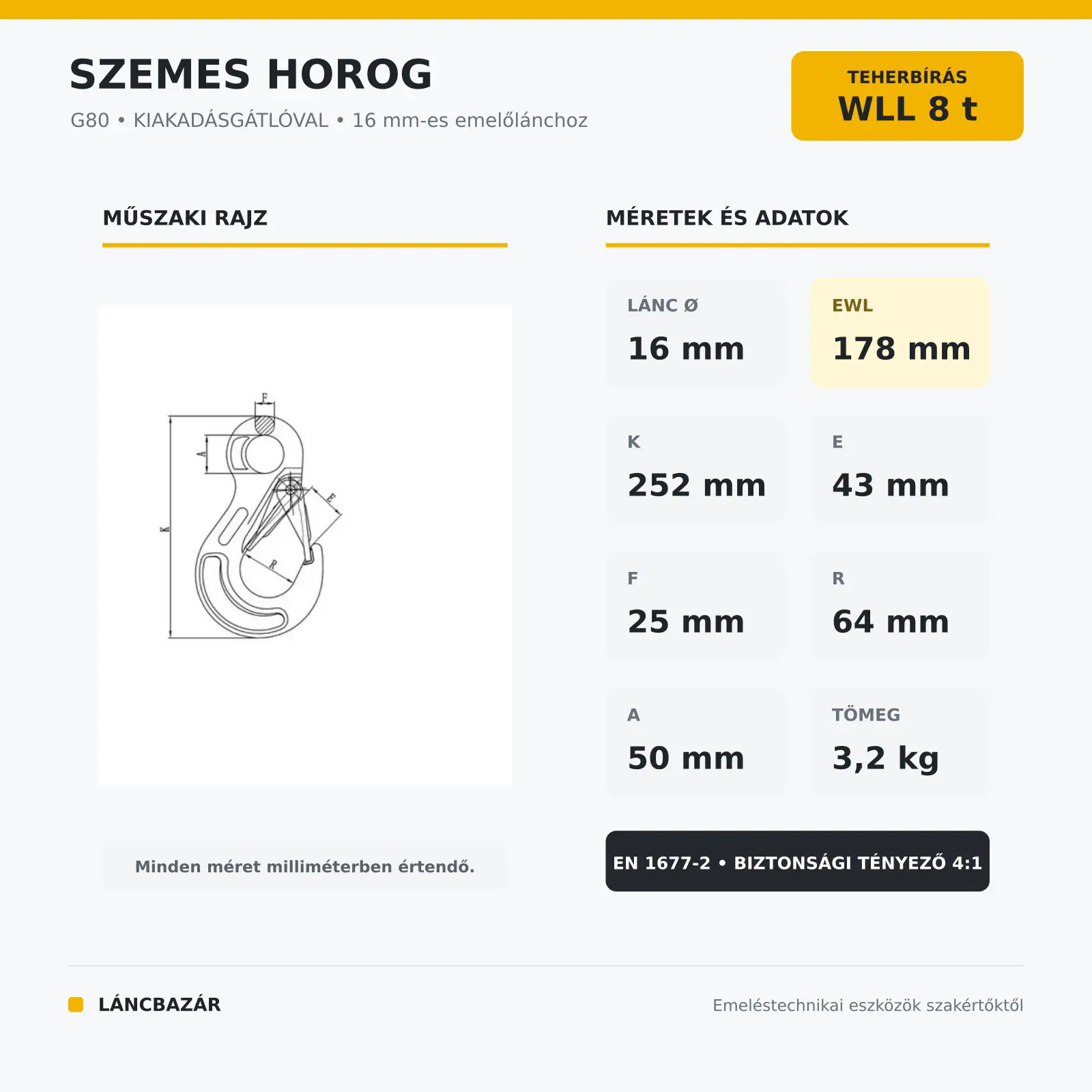

Szemes horog 8t méretei
Mit jelent a nagyobb horogméret a gyakorlatban?
A 8 tonnás szemes horog az itt elérhető öt változat közül a legnagyobb: teljes hossza 252 mm, saját tömege pedig 3,2 kg. Ez a tömeg a komplett emelőeszköz kezelhetőségét is befolyásolja, hiszen egy négyágú láncfüggesztéknél csak a négy horog összesen 12,8 kg-ot képvisel. A horogszem belső mérete 50 mm, a horogöböl sugara pedig 64 mm, így az alkatrész méretei a hozzá tartozó 16 mm-es láncrendszerhez igazodnak. A nagyobb horogöböl ellenére minden esetben ellenőrizni kell, hogy a teher emelési pontja vagy kapcsolóeleme szabadon felfekszik-e annak középső részén. A láncfüggeszték tervezésekor ezért a teherbírás mellett a szerelvények fizikai méretével és a teljes összeállítás saját tömegével is számolni kell.
Miért veszélyes a rántó és lengő terhelés?
A horog 8 tonnás névleges teherbírása egyenletesen felvett, szabályos irányú terhelésre vonatkozik. Ha a laza lánc hirtelen megfeszül, vagy a mozgó teher rántást mér a függesztékre, a horogra ható pillanatnyi erő jelentősen meghaladhatja a teher saját tömegéből adódó terhelést. Emiatt a horgot akkor sem szabad ütő, rántó vagy lengő igénybevételnek kitenni, ha a megemelt teher tömege egyébként nem éri el a 8 tonnát. Az emelést lassú előfeszítéssel kell megkezdeni, majd ellenőrizni kell a láncágak, a horog és a teher megfelelő beállását. A már belengett terhet nem szabad a lánc hirtelen megfeszítésével megállítani, mert ez fokozott igénybevételt ad át a horogra és a láncfüggeszték többi elemére.
A 16 mm-es láncrendszer megfelelő összeállítása
A 8 tonnnás szemes horog kiválasztása csak az egyik lépése a megfelelő emelőeszköz kialakításának. Ha a terhelési igényhez vagy a rendelkezésre álló emelőlánchoz más méret szükséges, a különböző teherbírású szemes horgok között választható ki a megfelelő változat. A 16 mm-es lánc és a horog felső szeme közötti kapcsolatot hozzájuk méretezett, G80 minőségi osztályú összekötőelem biztosítja. Amennyiben nem alkatrészenként történik az összeállítás, a kész vagy egyedi igények szerint kialakítható láncfüggesztékek jelenthetnek megfelelő megoldást az ágszám, a hossz és a szükséges teherbírás figyelembevételével.
