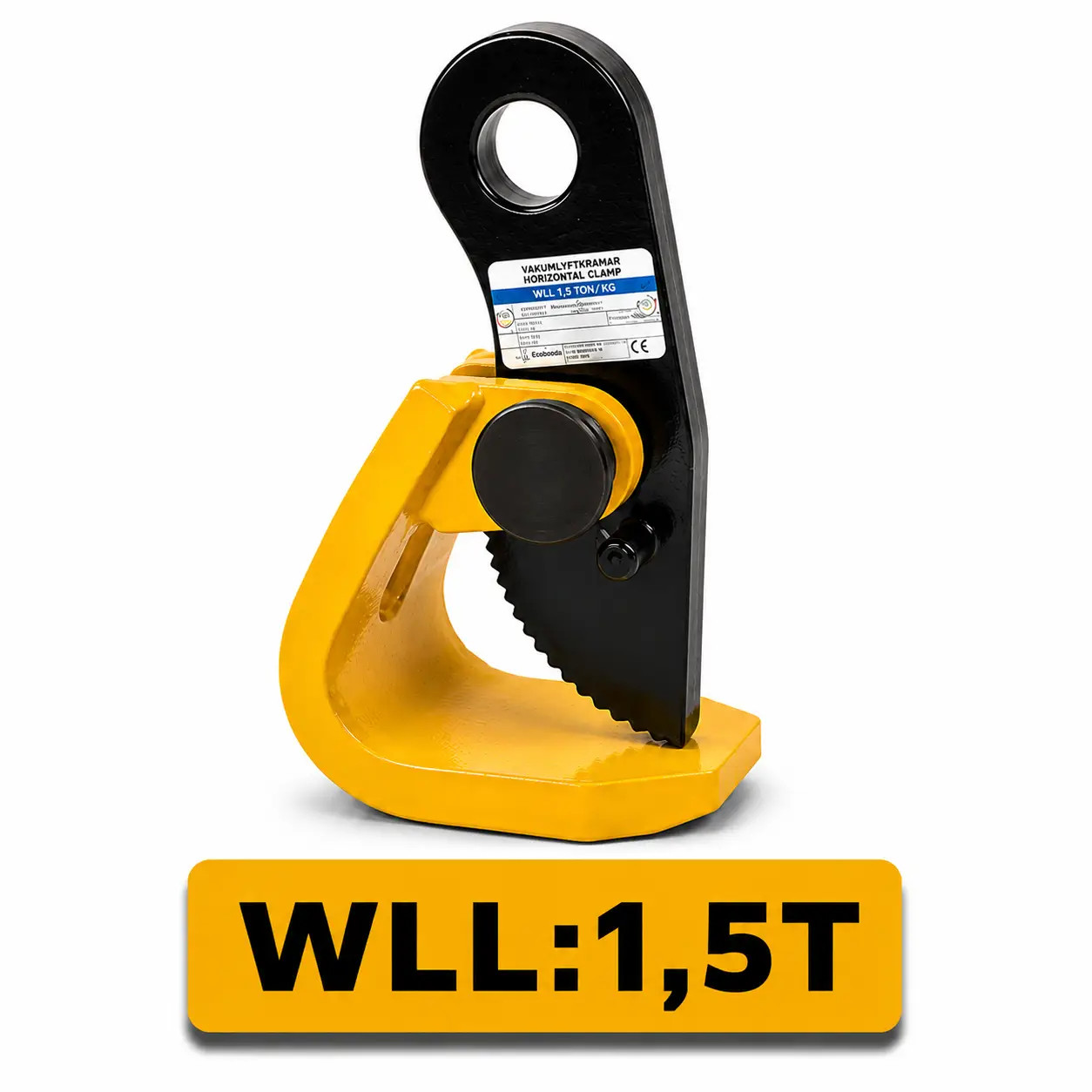

Vízszintes lemezmegfogó 1,5t

Mire használható az 1,5 tonnás vízszintes lemezmegfogó?

A vízszintes lemezmegfogó 1,5 t nagyobb tömegű acéllemezek vízszintes helyzetben történő emelésére és üzemen belüli mozgatására használható. Egy megfogó névleges teherbírása 1,5 tonna, a kötelezően párban alkalmazott két eszköz együttes névleges teherbírása pedig 3 tonna. A megfogópárt úgy kell elhelyezni a lemezen, hogy a teher kiegyensúlyozott helyzetben maradjon, és mindkét megfogóra azonos rész jusson a terhelésből. A típus egyszerre egy merev acéllemez emelésére alkalmas, így például acélszerkezet-gyártás, gépgyártás vagy általános üzemi anyagmozgatás során is használható.

Miért fontos a megfelelő súlypont és terheléseloszlás lemezemeléskor?

Az 1,5 tonnás vízszintes lemezmegfogó párban történő használatakor mindkét megfogónak azonos részt kell viselnie a teherből. Ha a megfogási pontok nem megfelelően helyezkednek el a lemez súlypontjához képest, a terhelés egyenlőtlenül oszolhat meg, és a lemez emelés közben kibillenhet az egyensúlyi helyzetéből. A megfogókat ezért úgy kell pozicionálni, hogy a teher stabilan és lehetőleg vízszintesen emelkedjen. A gyártói útmutató az emelés kezdetén egy óvatos próbaemelést is előír: ha a lemez nem egyenletesen emelkedik, a megfogók helyzetét korrigálni kell a művelet folytatása előtt.

Hogyan befolyásolja a terhelés iránya az 1,5 tonnás lemezmegfogó teherbírását?

A vízszintes lemezmegfogó megengedett teherbírását a terhelés iránya is befolyásolja, ezért a névleges WLL érték nem minden emelési helyzetben használható ki teljes mértékben. A gyártó kapacitás–szög diagramja szerint a megfogó bizonyos terhelési irányokban 100%, 75% vagy 50% névleges kapacitással alkalmazható. A megfogó síkjából oldalirányban a diagram legfeljebb 15°-os eltérést jelöl. Emiatt az emelés megtervezésekor nemcsak a lemez tömegét és a megfogók teherbírását, hanem a függeszték kialakítását és a megfogóra ható erő irányát is figyelembe kell venni. A konkrét emelési helyzet megengedett kapacitását minden esetben a gyártó kapacitás–szög diagramja alapján kell meghatározni.

Milyen eszközökkel alakítható ki a lemezmegfogó függesztése?

A vízszintes lemezmegfogókhoz kapcsolódó függesztést mindig az emelendő lemez tömegéhez, méretéhez és az alkalmazott megfogási pontokhoz kell kialakítani. Nagyméretű lemezek vagy több megfogópár használatakor emelőgerenda segíthet a terhelés megfelelő elosztásában és a megfogókra ható kedvezőtlen oldalirányú erők csökkentésében. A függesztés kialakításához megfelelő teherbírású emelőlánc, a teher vagy az emelőberendezés más emelési pontjaihoz pedig emelőszem is alkalmazható. A teljes összeállításnál minden esetben ellenőrizni kell az egyes elemek teherbírását és az adott emelési helyzettel való kompatibilitását.
