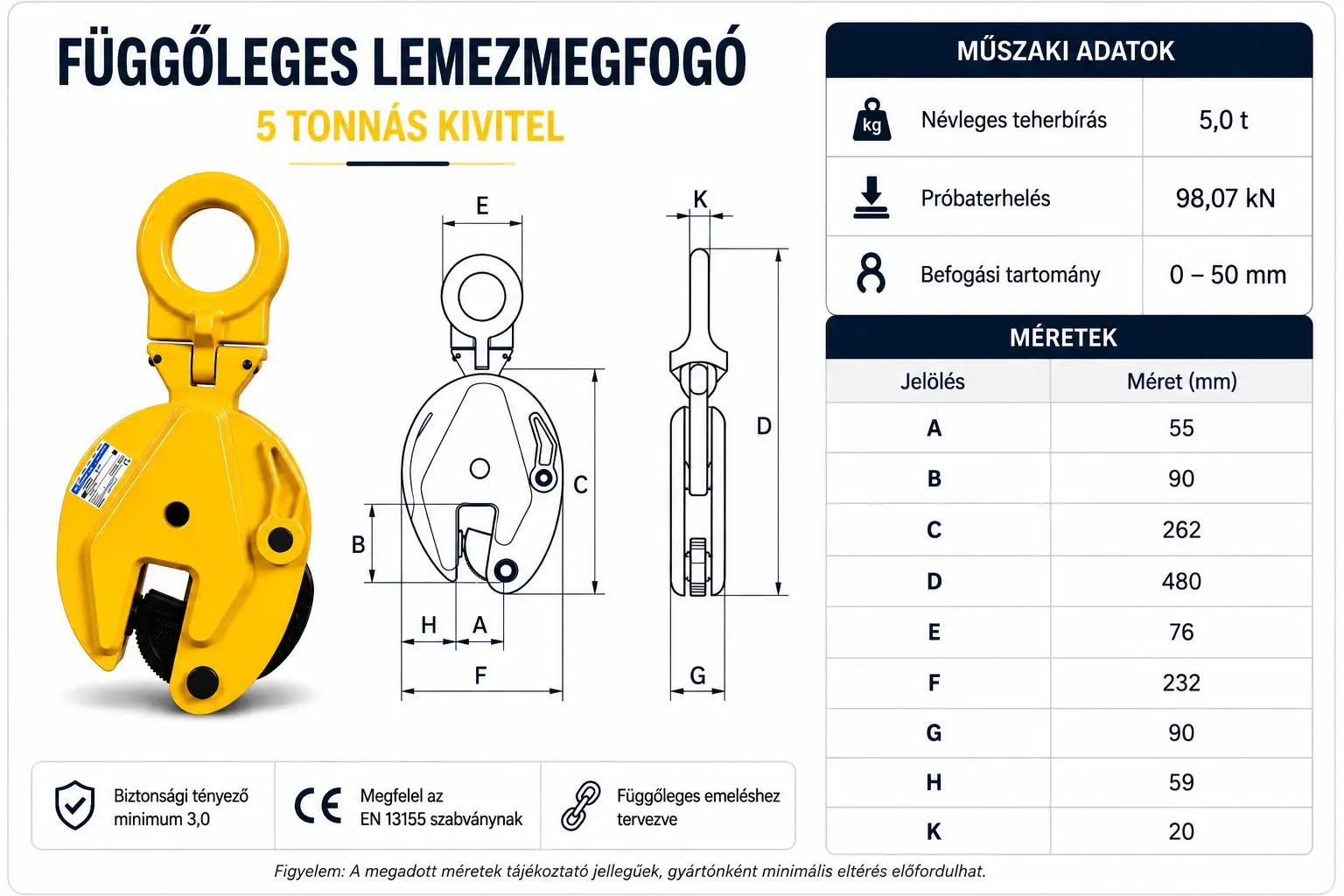

Függőleges lemezmegfogó 5t

Az 5 tonnás függőleges lemezmegfogó nagy tömegű és vastagabb acéllemezek egyenként történő megfogására, függőleges emelésére és mozgatására használható. A 0–50 mm-es megfogási tartomány a termékcsaládon belül különösen nagy lemezvastagság kezelését teszi lehetővé.

  • Teherbírás (WLL): 5 t
  • Megfogási tartomány: 0–50 mm
  • Lemez megengedett felületi keménysége: max. 30 HRC
  • Minimális terhelés: a WLL 20%-a, azaz 1000 kg
  • Próbaterhelés: 98,07 kN
  • Saját tömeg: 23 kg
  • Kialakítás: fogazott megfogópofa, reteszelő mechanizmus és billenő függesztőszem
  • Felhasználás: acéllemezek függőleges emelésére, egyszerre egy lemezhez

A megfogó ferde terhelési irány mellett is használható, azonban az emelési szög növekedésével a megengedett teherbírás csökken, ezért ezt az emelés megtervezésekor figyelembe kell venni.

149 800 Ft
Bruttó ár (Áfá-val) Áfa nélkül 117 953 Ft
Készleten

Mire használható az 5 tonnás függőleges lemezmegfogó?

Az 5 tonnás függőleges lemezmegfogó nagy tömegű és vastag acéllemezek egyenként történő megfogására, függőleges emelésére és mozgatására készült. Az 5000 kg-os névleges teherbíráshoz 0–50 mm-es megfogási tartomány tartozik, amely a bemutatott változatok közül a legnagyobb lemezvastagság kezelését teszi lehetővé. A megfogó saját tömege 23 kg, a fogazott pofát reteszelhető mechanizmus feszíti elő a lemezen. A megengedett felületi keménység 30 HRC alatti, a felemelt lemez tömegének pedig el kell érnie a névleges teherbírás 20%-át, vagyis ennél a típusnál legalább 1000 kg-nak kell lennie.

Miért különösen fontos a megfelelő terhelési irány az 5 tonnás lemezmegfogónál?

Az 5 tonnás függőleges lemezmegfogó teljes névleges teherbírása csak a gyártó által meghatározott terhelési irányban használható ki. A függőlegestől legfeljebb 22°-kal eltérő húzásnál a WLL 100%-a, 22–45° között 75%-a, míg 45–90° között már csak 50%-a vehető figyelembe. Ez az 5 tonnás változatnál számszerűen azt jelenti, hogy a megengedett terhelés az emelési helyzettől függően 5 tonnáról 3,75, illetve 2,5 tonnára csökkenhet. Nagy tömegű lemezek mozgatásánál ezért már az emelés megtervezésekor figyelembe kell venni a megfogó tényleges terhelési irányát, különösen több megfogó és többágú függeszték alkalmazásakor.

Milyen állapotban kell lennie az 5 tonnás lemezmegfogó szerkezeti elemeinek?

Az 5 tonnás függőleges lemezmegfogó ellenőrzése nem korlátozódhat a fogazott megfogópofára, hiszen a terhelést a teljes szerkezet együtt viseli. Figyelmet kell fordítani a fix és mozgó pofák esetleges deformációjára, a megfogótest alakváltozására, valamint a csapok, csavarok és egyéb kötőelemek kopására, hajlására vagy meglazulására. A korrózió, repedés és a nem megfelelően működő kezelőkar ugyancsak olyan rendellenesség, amely alapos vizsgálatot indokol. A gyártói utasítás szerint sérülés vagy működési hiba észlelésekor a megfogót azonnal ki kell vonni a használatból, függetlenül attól, hogy a hiba első ránézésre milyen jelentősnek tűnik.

Milyen eszközök használhatók speciális emelési feladatokhoz?

Az emelendő teher kialakítása alapvetően meghatározza, hogy milyen megfogó- vagy emelőeszköz használható biztonságosan. Míg a függőleges lemezmegfogó az acéllemezek élén történő megfogására szolgál, előregyártott betoncsövek és betonelemek mozgatásához a betongyűrű megfogó jelenthet célzott megoldást. Fekvő helyzetű acéllemezek emeléséhez a vízszintes lemezmegfogó alkalmazható, míg a láncos emelő a teher megemelését, süllyesztését és pontosabb pozicionálását teszi lehetővé. A különböző eszközök eltérő feladatot látnak el, ezért kiválasztásukat mindig a teher kialakításához és a tervezett emelési művelethez kell igazítani.
