Emelőheveder gyakorlati útmutató (szakmai tapasztalatokkal)

Az emelőheveder az egyik legtöbbet használt és leginkább félreértett eszköz az emeléstechnikában, pedig a helyes kiválasztása és alkalmazása alapvetően meghatározza egy munkafolyamat biztonságát.
Ebben a cikkben a saját közel tízéves tapasztalatomon keresztül mutatom be, hogyan működik, milyen típusai vannak, mire kell figyelni a használat és a vizsgálat során, és hogyan válasszuk ki a megfelelő hevedert.

Az emelőheveder súlya az emeléstechnikában

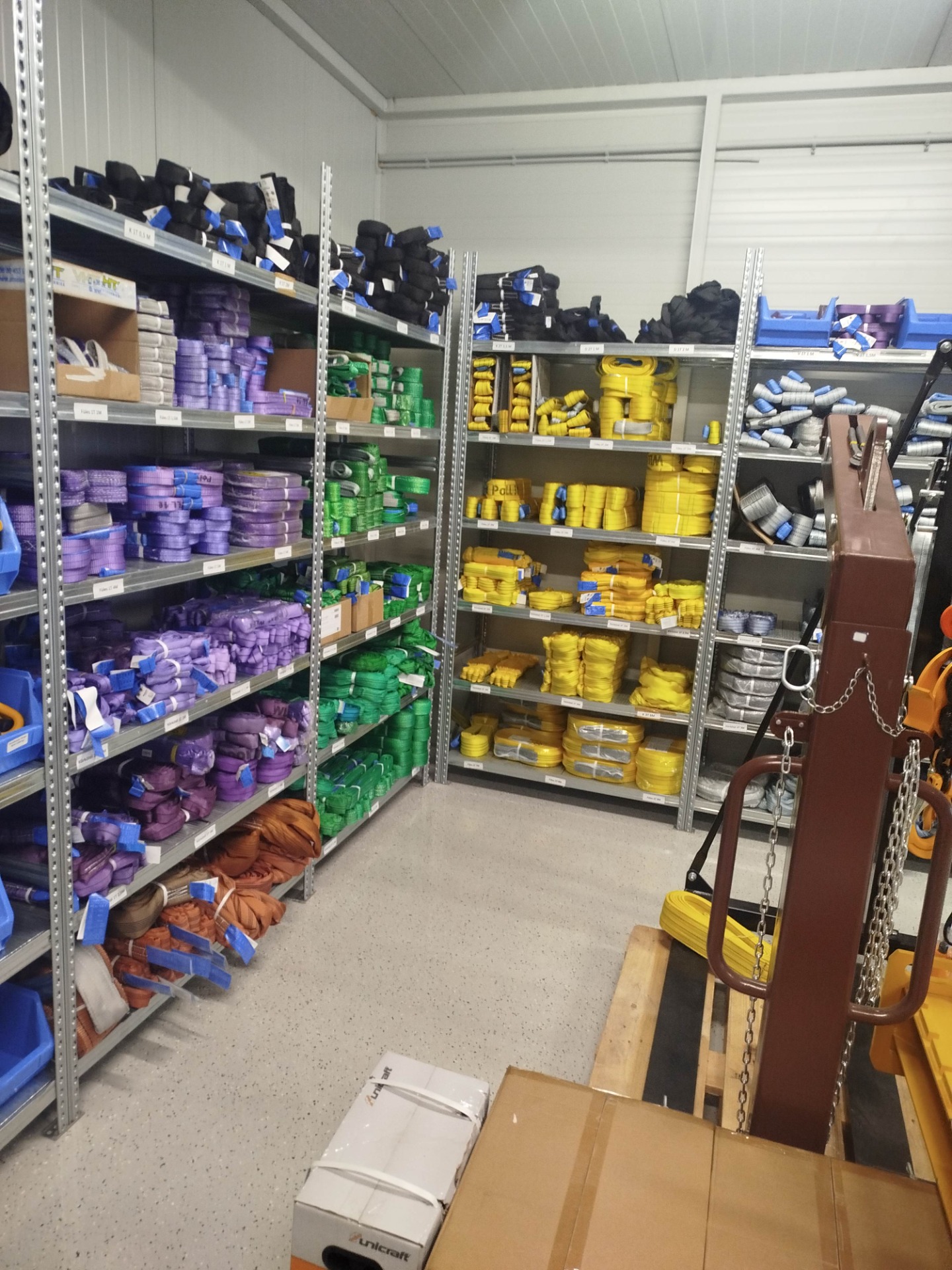

Lassan tíz éve dolgozom az emeléstechnika területén, és ez idő alatt az emelőhevederrel találkoztam a legtöbbet – mint termékkel és mint vizsgálandó eszközzel is. A vásárlók körében ez a legkeresettebb emelőeszközünk, ezért messze ez a legnagyobb eladási volumenű termék is.

Ennek több oka van:

• széles teherbírás- és hosszválaszték,

• rendkívül kedvező ár, az ezerforintos nagyságrendtől a több tízezer forintig,

• szinte bármilyen iparágban használható.

Éppen ezért mindenki megtalálja a számára megfelelőt – az egyéni vállalkozótól kezdve a multinacionális cégekig mindenki vásárolja.

A hétköznapi gyakorlatban sokan "alácsapóként" emlegetik ezt a típusú hevedert. Gyakran jönnek be úgy a vásárlók, hogy:

"Kellene egy pár alácsapó!"

Hogy milyen teherbírású, milyen színű vagy milyen hosszúságú lenne a megfelelő, azt már sokszor nem tudják – de egy pár alácsapó az biztos. 😊

Vannak természetesen sláger méretek és teherbírások, amelyeket a legtöbben használnak, és cégtípusonként már szinte sejthető is, ki mit fog választani. De az biztos, hogy minden üzemben, csarnokban, darusautón vagy toronydarun lóg legalább néhány füles emelőheveder. Ez ma már egy alapeszköz.

Az emelőheveder sikerének titka egyszerű:

• könnyű,

• gyorsan használható,

• biztonságos,

• kevés helyet foglal,

• és ár-érték arányban messze a leghatékonyabb megoldások egyike

Milyen típusú emelőhevederek léteznek?

Az emelőhevedereket az MSZ EN 1492-1 szabvány határozza meg, amely részletesen leírja az anyagokat, a gyártási módokat és a teherbírási követelményeket. Itt most egyszerű, érthető formában mutatom be a leggyakoribb típusokat – a saját tapasztalataim alapján.

1) Két rétegű, füles emelőheveder (a "klasszikus" heveder)

Ez a legelterjedtebb, mindenki által ismert típus.
Jellemzői:

• színkód alapján azonosítható teherbírás,

• két rétegű poliészter szalagból készül,

• mindkét végén megerősített fül található.

A teherbírást a szélesség is mutatja: egy 1 tonnás heveder szélessége 30 mm, és tonnánként +30 mm-rel szélesedik az anyag.

Ez a típus a leggyakoribb választás, és a vállalkozóktól kezdve a nagyipari cégekig mindenki ezt keresi.

2) Egy rétegű füles emelőheveder

Itt minden ugyanaz, mint a klasszikus verziónál – kivéve, hogy:

• csak egy réteg anyagból készül,

• így a teherbírása a fele a két rétegű változaténak,

• viszont a szélessége megmarad, ezért jobban felfekszik az emelendő tárgyon.

Ez akkor jó választás, ha:

• széles felfekvő felület kell,

• de nincs szükség nagy teherbírásra,

• cél a gazdaságos megoldás.

3) Négy rétegű füles emelőheveder

Ez ennek az ellenkezője: a standard 2 réteg helyett 4 rétegből készül.

Előnyei:

• teherbírása duplázódik,

• a szélesség viszont nem nő.

Tipikusan ott használják, ahol:

• a túl széles heveder hátrány,

• korlátozott helyen kell átfűzni a hevedert,

• nagy teherbírás kell kis felületen.

4) Végtelenített emelőheveder (nem azonos a körkötéllel!)

Ezt sokan keverik a körkötéllel, pedig teljesen más eszköz.

A végtelenített heveder jellemzői:

• ugyanabból a poliészter anyagból készül, mint a füles hevederek,

• végtelenítve varrják össze, így egy zárt hurkot alkot,

• lehet egy rétegű vagy két rétegű.

Teherbírás:

• egyrétegű: a színkód szerinti teherbírás,

• kétrétegű: a színkód szerinti teherbírás kétszerese.

A vásárlók akkor választják ezt, amikor:

• végtelenített kötelet szeretnének,

• de strapabíróbb megoldást keresnek, mint a körkötél,

• fontos a hosszabb élettartam, nagyobb ellenállás.

Emelési módok összehasonlítása

Az emelőhevederek teherbírása nem állandó érték: az alkalmazott emelési módtól jelentősen változik.
Sokan azt gondolják, hogy a színkód és a fekete csíkok (ahány csík, annyi tonna) minden helyzetre érvényesek — de ez csak egy emelési módra igaz: a függőleges, egyágú emelésre.

A gyakorlatban azonban ez a legritkább emelési mód.

Az alábbiakban bemutatom a leggyakoribb emelési módokat és azok teherbírás-változásait, a saját tapasztalataim alapján is kiegészítve.

1) Függőleges, egyágú emelés (100% teherbírás)

Itt a heveder egyik füle a daruhorogba, a másik az emelendő tárgyra kerül, és egy ágon függőlegesen emelünk.

Ez az az eset, amikor:

• a heveder a névleges teherbírását tudja (100%),

• a színkód és a fekete csíkok pontosan ezt jelölik.

A gyakorlatban ezt a módszert nagyon kevesen használják, mert ritka, hogy egy teher így, egy füllel megfogható.

2) Hurkolásos emelés (80% teherbírás)

A hevedert körbeveszik a megemelendő tárgyon, majd az egyik fület átfűzik a másikon. Emeléskor a hurok rászorul a munkadarabra.

Itt:

• a teherbírás a névleges érték 80%-a,

• nagy előnye, hogy gyors, univerzális és nem igényel külön emelőszemet a tárgyon.

Sok vásárló ezt használja anélkül, hogy tudná: a heveder ilyenkor nem bírja a névlegest.

3) U alakú emelés, függőleges ágakkal (200% teherbírás)

Itt a heveder a teher alatt átfut, és mindkét fület visszaakasztják a daruhorogba.
A megemelt tárgy keskeny, ezért a két kötélág szinte tökéletesen függőleges.

Ebben az esetben:

• a teherbírás kétszeresére nő (200%),

• vagyis egy 2 tonnás heveder akár 4 tonnát is emelhet.

Nagyon sok ügyfél nem is sejti, hogy az U-alakú emelés ennyire kedvező — feltéve, hogy a két ág valóban közel függőleges.

4) U alakú emelés szélesebb teherrel (szögfüggő terhelés)

Ha a felvett teher szélesebb, a két kötélág nem függőlegesen áll, hanem szöget zár be.
Ez már bonyolítja a teherbírást.

Az adattáblákon a gyakorlatban két fő szögtartományt használunk:

0–45° között:

• a heveder kb. 140% teherbírással terhelhető

45–60° között:

• a teherbírás 100%, vagyis visszaesik a névleges értékre.

60° felett már nem szabad emelni hevederrel, mert a szög miatt extrém terhelés jut az anyagra.

A valóságban az ügyfelek nagy része nem ismeri a szögtényezőt, pedig ez az egyik legfontosabb pont az emelőeszközök biztonságos használatában.

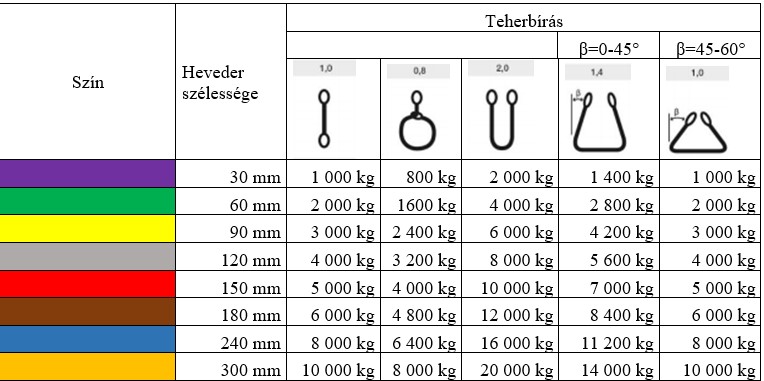

Mik az emelőheveder színkódjai?

Ahogy már korábban is említettem, az emelőhevedereknél a szín nem díszítőelem, hanem egyértelmű teherbírás-jelölés.
A színkódok szabványosak, és 1 tonnától 10 tonnáig fedik le a leggyakrabban használt teherbírásokat. Nem minden tonnatartományhoz tartozik külön szín, mivel 7 és 9 tonnás heveder nem létezik.

A szabványos színkódok:

• 1 tonna – lila

• 2 tonna – zöld

• 3 tonna – citromsárga

• 4 tonna – szürke

• 5 tonna – piros

• 6 tonna – barna

• 8 tonna – kék

• 10 tonna – narancssárga

A szín mellett a teherbírást fekete csíkok is jelzik:

ahány csík, annyi tonna a heveder névleges teherbírása.

A gyakorlatban a fekete csíkok sokszor megbízhatóbb támpontot adnak, mint maga a szín. Ipari környezetben a hevederek gyakran annyira elkoszolódnak, hogy a színüket szinte lehetetlen megállapítani, a csíkok azonban ilyenkor is jól látszanak.

A fentiektől eltérő színekkel általában végtelenített hevedereknél (endless sling) találkozhatunk — ezek jellemzően "egy utas" kiegészítők, és sok esetben kisebb, akár 500 kg körüli teherbírással készülnek.

Az emelőhevederek vizsgálata és a leggyakoribb selejtezési okok

Az emelőhevederek emelőeszköznek minősülnek, ezért az Emelőgép Biztonsági Szabályzat előírásai vonatkoznak rájuk. A gyártói utasítások is számítanak, de a gyakorlatban szinte minden esetben évenkénti időszakos vizsgálatot kell végezni rajtuk.

Több ezer ilyen hevedert vizsgáltam már meg az évek során, és rengeteg különféle állapottal, hibával, vagy éppen példásan karbantartott eszközzel találkoztam.

1) Mi történik, ha gondos gazdája van a hevedernek?

Meglepő, de egy jól kezelt emelőheveder akár évekig hibátlan állapotban maradhat.

Ilyenkor jellemzően:

• megfelelően tárolják,

• nem érintkezik éles sarkokkal,

• az adattáblája sértetlen,

• a fülek nincsenek rongálva.

Ilyen esetekben a vizsgálaton szinte mindig átmegy az eszköz.

2) A leggyakoribb hiba: a heveder széleinek sérülése

A legtöbb selejtezés oka a szélsérülés.

A folyamat tipikusan így zajlik:

1. a heveder széle elkezd rojtosodni,

2. a sérülés egyre nagyobb lesz,

3. a heveder egy adott ponton keskenyebbé válik,

4. ezzel együtt a teherbírása is csökken.

Ha ilyet látunk, azonnali selejtezés következik.
Ez az egyik legveszélyesebb hibafajta.

3) A második kritikus pont: a fül kopása és sérülése

A füles kialakítású hevederek esetében a fül minden emelésnél:

• a daruhoroggal,

• emelőszemmel,

• vagy seklivel

érintkezik, ezért ez kopik a leggyorsabban.

Bár a fül rész extra megerősítést kap, hosszabb használat után:

• elkophat,

• a varrás elengedhet,

• a burkolat felszakadhat.

Ez mind selejtezési ok.

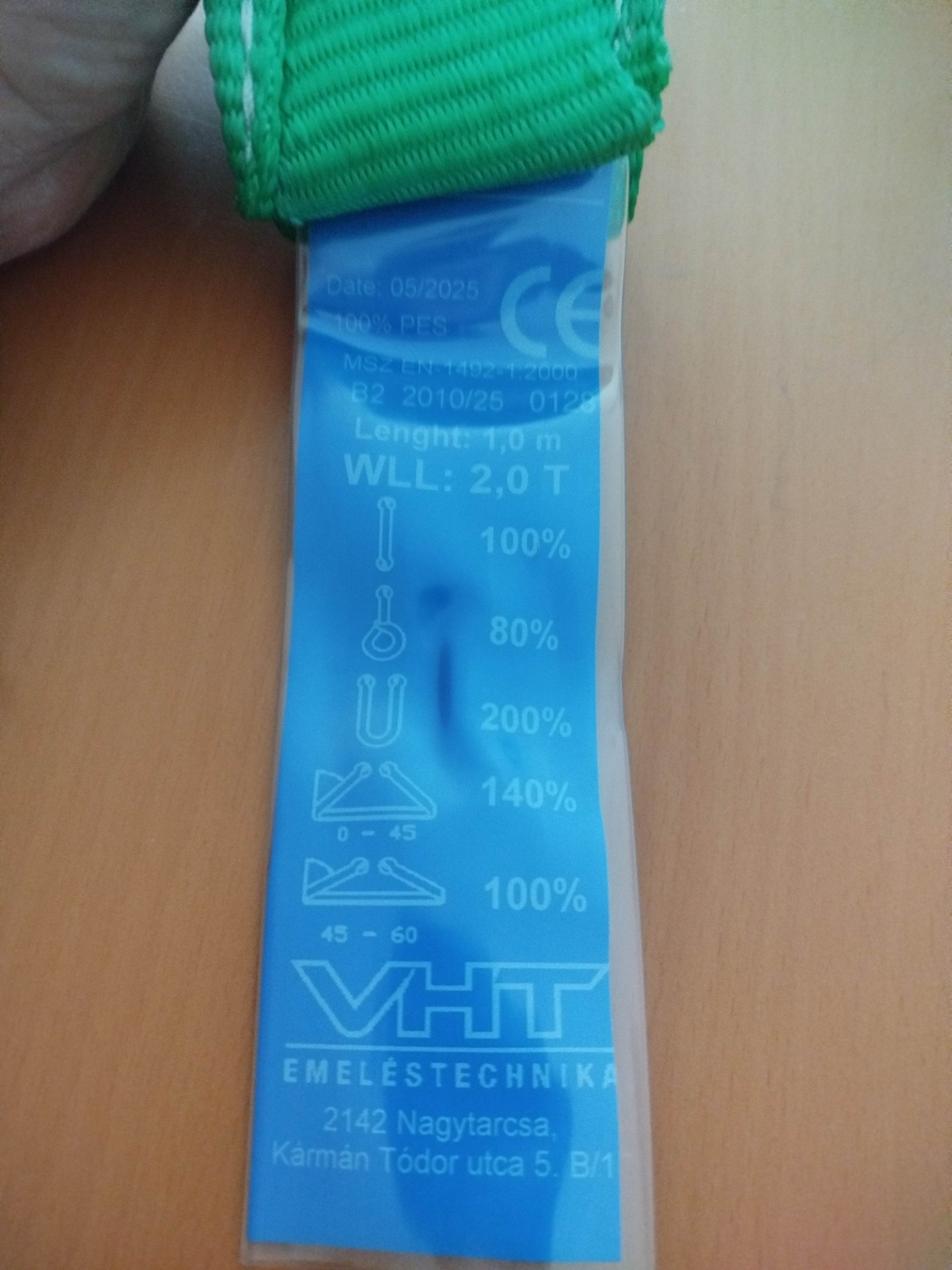

4) Amikor hiányzik az adattábla – azonnali selejt

A harmadik tipikus hiba az adattábla leszakadása vagy olvashatatlanná válása.

Ez azonnali selejt, mert az emelőhevedernek kötelezően tartalmaznia kell:

• a névleges teherbírást,

• az egyedi azonosítószámot,

• a gyártót vagy forgalmazót,

• a CE-jelölést,

• a kötél hosszát.

Ha bármelyik nem látszik, nem azonosítható → nem használható.

5) Hogyan hosszabbítható meg az emelőhevederek élettartama?

Számos megoldás létezik a hevederek védelmére.
A legegyszerűbb, és a mai napig sok cégnél bevált módszer:

• hagyományos tűzoltótömlő védőborításnak.

Ennek az ára:

• pár száz forint méterenként,

• mégis jelentősen növeli az élettartamot.

A másik véglet a professzionális PU-SC védőburkolat, amely:

• rendkívül tartós,

• kopásálló,

• akár a több tízezer forintos méterárat is elérheti.

Hosszú távon érdemes mérlegelni, melyik éri meg jobban:
ha sokat használják a hevedert, a drágább védelem nagyságrendekkel olcsóbb lehet, mint évente új hevedereket venni.

Összefoglalás

Az emelőheveder az emeléstechnika egyik legfontosabb és leggyakrabban használt eszköze. Nem véletlen, hogy a vásárlóktól kezdve a nagyipari felhasználókig mindenki ezt keresi: könnyű, sokoldalú, gazdaságos és a legtöbb emelési feladatra gyors megoldást ad. A szabványos színkódoknak köszönhetően jól azonosítható a teherbírás, de a valós használat során mindig figyelembe kell venni az emelési módot is, hiszen az akár jelentősen módosíthatja az eszköz terhelhetőségét.

A vizsgálatok során gyakran találkozom jól karbantartott, több éves hevederekkel, de ugyanilyen gyakran látok olyan hibákat is, amelyek azonnali selejtezést igényelnek. A szélsérülések, a fül kopása, a varrások hibái vagy az adattábla hiánya mind olyan problémák, amelyek komoly kockázatot jelentenek emelés közben. Éppen ezért fontos a rendszeres ellenőrzés, a megfelelő tárolás és – ha szükséges – a védőburkolatok használata, amelyek jelentősen meghosszabbíthatják az eszközök élettartamát.

Az emelőheveder egyszerű eszköznek tűnik, de helytelen használata komoly veszélyekkel jár. Ha ismerjük a típusokat, a színkódokat, az emelési módokat és a legfontosabb selejtezési szempontokat, akkor biztonságosabban és hatékonyabban dolgozhatunk vele – legyen szó egyéni vállalkozóról, darusautóról vagy nagyipari gyártócsarnokról.
